상세 정보 |
|||
| 프로그래밍 도구: | CODESYS 프로그래밍 도구 | 언어: | IEC61131-3 표준 6 언어 |
|---|---|---|---|
| 중심선: | 64 축 | 확장: | 디지털, 아날로그, 부호기, 열전대, 하이브리드이 IO |
| 체르티픽타이스: | 세륨, FCC | 통신 프로토콜: | 이더캣은 버스를 탑니다 |
| 주파수: | 1.8GHz | 통신 기능: | RS485, 이더넷과 USB |
| 하이 라이트: | 100Mbps HMI Panels,15inches HMI Panels,15inches HMI 터치 패널 제어 제어 |
||
제품 설명
15와 CODESYS 프로그램 가능한 모션 콘트롤러는 단번에 HMI, PLC, CNC, 롭틱스로 조금씩 움직입니다
이동 제어 기능 블록은 PLCOPEN2.0에 따릅니다.

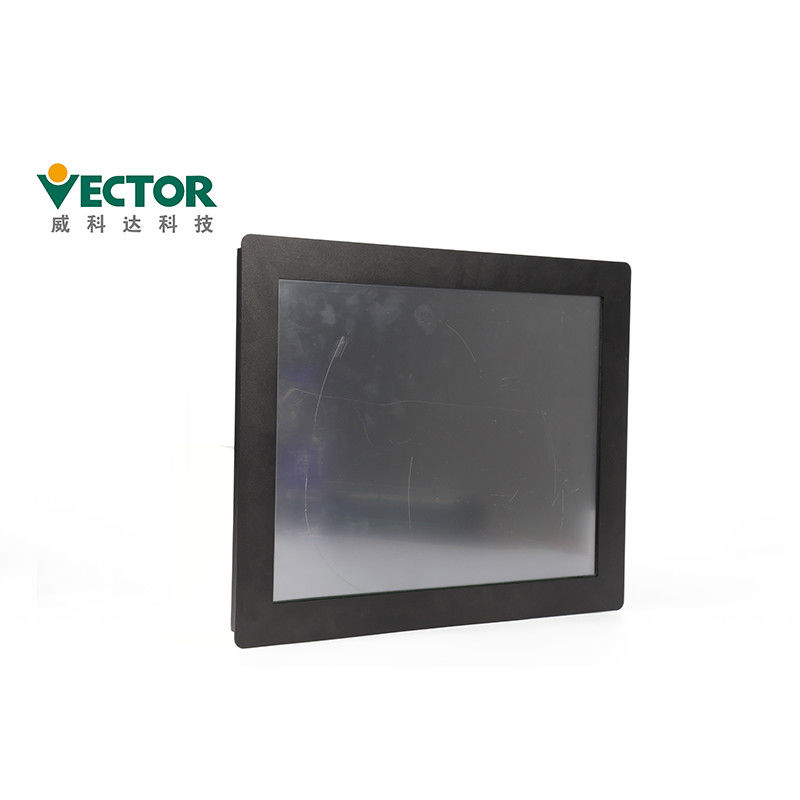

15개 인치 HMI 터치 스크린으로.
64 서보 기구에 의한 감원이 연결될 수 있다고, 실축과 가상 축은 동시에 제어될 수 있습니다,
버스는 100Mbps의 비율로 통신합니다, 2 서보 기구에 의한 종속 사이의 거리가 도달할 수 있습니다
100M과 버스의 전체 신장 시스템의 가득 찬 디지털 IO 구성은 30,000 점에 도달할 수 있습니다.
경련 기능을 지원하고 가속도 변화율 / 감속에서 설정하세요 ; 지원 버퍼모드 기능,
더 부드러운 모션 곡선 ;
이동 제어 기능 블록은 PLCOPEN2.0에 따르고 팽창된 많은 운동 제어가 그렇게 하기 위해 작용합니다
다른 응용 프로그램에 잘 대처하세요
주요 주파수 1.8GHZ, 64 주축 연산 제어는 61131-3 기준에 일치하여 제어 라이브러리를 모션으로 신호합니다,
CNC와 로봇 제어와 15 인치 터치 스크린 디스플레이로, 알고리즘 자료실
제품 특징
| 제품 | HMI, PLC, CNC, 1에서 롭틱스 모두 |
| 브랜드 | 벡터 |
| 모델 부정. | VEC-VE-MU-AH-64-CNC |
| 주축 | 64 주축 |
| 프로가밍은 연장으로 만듭니다 | CODESYS 프로그래밍 도구 |
| 회화형 프로그램 |
서포트스 IEC61131-3 프로그래밍 언어 : FBD, LD, IL, 거리, SFC와 CFC |
| 르맹 주파수 | 1.8GHZ |
| 확장 유닛 | 디지털, 아날로그, 부호기, 열전대, 하이브리드이 지역 입출력 |
| 통신 프로토콜 | 이더캣은 버스를 탑니다 |
IEC 61131-3 상술의 구성은 프로그램 가능하 구현해서 일련의 메커니즘을 제공합니다
다른 표적 플랫폼을 가로지르는 제어기들. 모듈 기획 설계를 통하여, 상술은 나뉩니다
두 파트로의 제어작용 : 논리적인 작동과 하드웨어 활동. 논리적인 부분은 구성을 통합합니다
IEC에서 규정된 채 하드웨어 액션이 있는 반면에, 공통 설명에서 61131-3이 그것을 포맷시키고 구현합니다
제어 논리가 하드웨어를 사용할 수 있게 허락하면서, 각각 하드웨어를 위해 독점적 펌웨어 라이브러리로 설계했습니다
각각 표적 플랫폼 위의 자원. 이 디자인은 다른 컨트롤 칩이 제어작용을 실행할 수 있게 허락합니다
IEC에서 설계된 채 61131-3 구성과 단지 디자이너들은 사용하기 위한 IEC 61131-3 구성을 배울 필요가 있습니다
프로그램 가능 제어기 설계를 위한 지원받는 컨트롤 칩. IEC 61131-3 표준은 6를 규정합니다
표준 프로그래밍 언어 :
(명령어 집합, IL)
(래더 다이어그램, LD)
(기능 블럭도, FBD)
(구조화 텍스트 언어, STL)
(순차적인 함수 차트, SFC)
(연속 함수 차트, CFC)
VE 모션 콘트롤러는 완전히 플코펜을 지원하는 CODESYS 프로그래밍 플랫폼을 사용합니다
시방서와 사용자가 많은 표준 함수 라이브러리를 언급할 수 있게 허락합니다 ; 고수준 언어
프로그램 방법은 PLC 제조사들과 사용자들이 그들의 독점을 개발하는 것을 쉽게 합니다
기능 블럭과 지시 라이브러리,와 특정 산업을 목표로 하게 형성하기 위한 비슷한 제어 프로그램을 빌고
프로세스ㆍ패키지, 의미 심장하게 어느 것이 사용자의 프로그래밍 효율을 향상시킬 수 있습니까.
CODESYS 소프트웨어 :
CODESYS 소프트웨어는 VE의 개발과 응용을 위한 표준 소프트웨어입니다
프로그램 가능한 모션 콘트롤러 제품. CODESYS 소프트웨어 플랫폼은 VE를 제공합니다
결함을 제거하, 모니터링하는 것 프로그램을 짜는 완전 구조와 제어기들
강력한 IEC 언어를 취급하도록 탄력적이고 자유로운 환경.
코드시스 소프트웨어는 공학과 장비의 관리를 가능하게 합니다,
VE 제어기 제품에게 다음과 같은 구성을 제공하는 것 :
1. CPU 구성 ;
2. I/O 모듈 구성 ;
3. 이더캣은 버스를 탑니다 ;
4. ModbusRTU/ModbusTCP 버스 ;
5. 표준화된 프로그래밍 (순응한 IEC61131-3).
6. 서포트스 모든 6 프로그래밍 언어 : 구조화 텍스트 (거리), 기능 블럭 차트
7. (FBD), 명령어 집합 (IL), 요지 (LD), 연속하는 기능 지도 (SFC) . 그리고
8. IEC61131-3은 회화형 프로그램 연속 함수 지도 (CFC)를 확장했습니다
9. 탄력적이고 포괄적 특징은 자료실을 차단하고, 사용자 정의 라이브러리를 지원합니다
10. 오프라인 시뮬레이션 기능이 PLC 하드웨어를 연결시키고 프로그램 모의 디버깅을 완료할 필요가 없습니다
11. 지적 디버깅 오류 체크 기능
12. 에러를 편집하고, 빨리 프로그래밍 오류를 위치시키고, 로그를 진단하세요
13. 샘플 트래킹
14. 처리 변수의 시계열 차트는 확립됩니다
상품 모델들 :
| VEC-VE-MU-AH-08-CNC | 61131-3 기준, 운동 제어 자료실, CNC와 로봇 제어와 15 인치 터치 스크린 디스플레이로, 알고리즘 자료실에 일치하는, 주요 주파수 0.6GHZ, 8 주축 연산 제어 |
| VEC-VE-MU-AH-16-CNC | 61131-3 기준, 운동 제어 자료실, CNC와 로봇 제어와 15 인치 터치 스크린 디스플레이로, 알고리즘 자료실에 일치하는, 주요 주파수 1.0GHZ, 16 주축 연산 제어 |
| VEC-VE-MU-AH-32-CNC | 61131-3 기준, 운동 제어 자료실, CNC와 로봇 제어와 15 인치 터치 스크린 디스플레이로, 알고리즘 자료실에 일치하는, 주요 주파수 1.6GHZ, 32 주축 연산 제어 |
| VEC-VE-MU-AH-64-CNC | 61131-3 기준, 운동 제어 자료실, CNC와 로봇 제어와 15 인치 터치 스크린 디스플레이로, 알고리즘 자료실에 일치하는, 주요 주파수 1.8GHZ, 64 주축 연산 제어 |
확장 유닛
이더캣 버스커플러, 디지털 입력 출력 팽창 모듈, 아날로그 입출력
팽창 모듈, 열전대 팽창 모듈, 조사 기능 (을 가진 부호기,
전송 AB 위상 차동은 팽창 모듈, 하이브리드 팽창 모듈을 펄스를 발생시킬) 수 있습니까.
16개 포인트 DI 입력, 16개 포인트 DO 출력 (확장가능한 2 방법 인코더 카운트)
입출력은 NPN 또는 PNP일 수 있습니다
| 지불 기간 | |||||
| 샘플 : 웨스턴 유니온에 의한 배달 전에 100%. | |||||
| 대량 주문 : 30% 저장고, 전신환 또는 웨스턴 유니온에 의해 운반하는 것 전에 70%. | |||||
| 생산 시간 | |||||
| 작업 일수 소량주문 3-5 | |||||
| 생산력은 달마다 1000개 장비에 도달할 수 있습니다. | |||||
포장과 선적
| 모션 콘트롤러에 대한 패킹 세부 사항 | |||||
| 제품 | VA는 몸짓으로 신호합니다 | VA 확장 | VE 이동 | VE 확장(32) | VE 확장(76) |
| Ctn. 사이즈 | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
배달 시간
| 양 | 1-5 장비 | 50-100 장비 | 200-500 장비 |
| 배달 시간 | 3 일 이내에 | 5-10 일 | 15-25 일 |
1. 소량주문을 위해 우리는 항상 1 주 이내에 밖에 배달 할 수있.
2. 자사 제품은 공중, 육지 또는 바다를 통해 스히피드.
품질 점검 :
증명서 :
우리는 CE와 FCC가 VE 시리즈 모션 콘트롤러를 위해 세티픽에티츠 했습니다.
