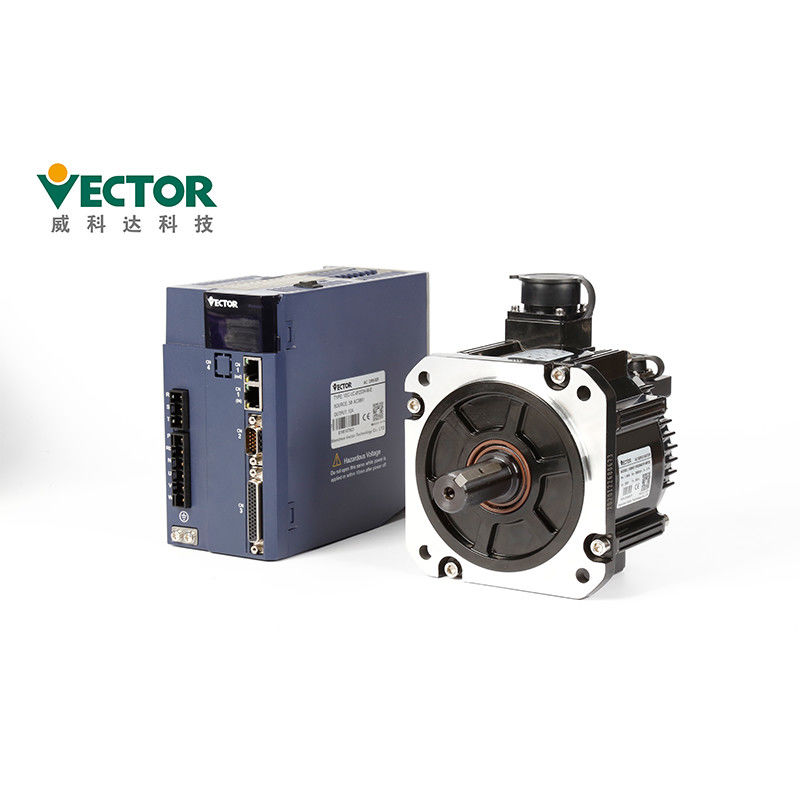

Bus Type Modbus Closed Loop Servo System For Laminating Machine
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Vector |
| 인증: | CE |
| 모델 번호: | VEC-VC-00323HC-M-E/60MB-R4030A23F-MF2 |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 장비 |
|---|---|
| 가격: | To Be Discussed |
| 포장 세부 사항: | 375*290*155mm, 280*208*112mm |
| 배달 시간: | 5-8 작업 일수 |
| 지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
| 공급 능력: | 500-1000 장비 /Month |
|
상세 정보 |
|||
| 단계: | 3상 | 전압: | 220v |
|---|---|---|---|
| 모델: | VEC-VC-00323HC-M-E/60MB-R4030A23F-MF2 | 용법: | 박판으로 만드는 기계 |
| 체르티픽타이스: | CE | 부호기: | 17/23 비트 앱솔루트 인코더 |
| 통신 프로토콜: | Modbus/CANopen/EtherCAT | 힘: | 0.4KW |
| 하이 라이트: | 0.4kw 폐쇄 루프 서보 시스템,Modbus 폐쇄 루프 서보 시스템,라미네이팅 기계 폐쇄 루프 서보 시스템 |
||
제품 설명
보편적인 버스 폐회로 자동 귀환 제어 장치는 박판으로 만드는 기계를 위한 세륨을 가진 0.4kw 220V를 몹니다
범용 버스 폐회로 서보 드라이브
AC 전원 0.4KW
삼상 220V
Modbus / CanOpen / EtherCAT
위치 / 속도 / 토크 제어 모드
17/23비트 Tamagawa 앱솔루트 엔코더;
제품 특징
| 상품명 | 폐쇄 루프 서보 스테퍼 모터 드라이브 |
| 상표 | 벡터 |
| 모델 번호. | VEC-VC-00323HC-ME/60MB-R4030A23F-MF2 |
| 파워4 | 0.4KW |
| 전압 | 2200V |
| 단계 | 세 단계 |
| 정격 전류 | 3A |
| 통신 프로토콜 | Modbus/CANopen/EtherCAT |
| 인코더 | 17/23비트 Tamagawa 앱솔루트 엔코더 |
패널에는 5개의 버튼과 5개의 디지털 튜브가 있습니다.
5개 버튼의 일반적인 기능은 아래 표와 같습니다.
| 키 이름 | 키 기능 |
| 방법 | 모드 전환, 이전 메뉴로 돌아가기 |
| ▲(추가) | LED 디지털 튜브의 깜박이는 비트 값 증가 |
| ▼(12월) | LED 디지털 튜브의 깜박이는 숫자 값 감소 |
| ◄◄(옮기다) | 깜박이는 LED 튜브를 왼쪽으로 이동합니다.데이터의 높은 가치를 확인 5비트보다 길다.오류 재설정, Fn 기능 실행 |
| 세트 | 읽기/쓰기 매개변수 값 |

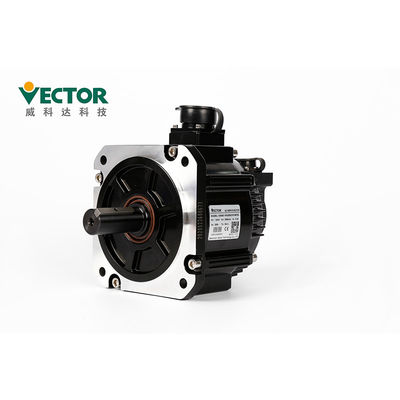

서보 모터:
설치:
● 드라이버를 건조하고 견고한 플랫폼에 설치하십시오.통풍을 잘 유지하고
설치하는 동안 열을 발산하고 좋은 접지를 유지하십시오.
● 오작동을 방지하기 위해 지정된 방향으로 설치하십시오.
● 설치 시 반드시 서보 드라이버가 지정된
캐비닛 및 기타 기계의 내부 표면과 거리를 유지하십시오. 그렇지 않으면 화재 또는 오작동이 발생할 수 있습니다.
| 설치 환경 요구 사항 |
기압 | 86~106kPa |
| 주변 습도 | 0~55℃ | |
| 주변 온도 | 0~90%RH | |
| IP 등급 | IP20 | |
| 진동 | 0~4.9m/s^2 |
포장 및 배송
| 서보 드라이브의 포장 내용 | |||||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.크기 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| 모션 컨트롤러의 포장 세부 사항 | |||||
| 제품 | VA 모션 | 버지니아 확장 | VE 모션 | VE 확장(32) | VE 확장(76) |
| Ctn.크기 | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
배달 시간
| 수량 | 1-5 키트 | 50-100 키트 | 200-500 키트 |
| 배달 시간 | 3일 이내 | 5-10일 | 15-25일 |
1. 소액 주문의 경우 항상 1주일 이내에 배송할 수 있습니다.
2. 우리의 제품은 항공, 육지 또는 바다를 통해 배송될 수 있습니다.
부속품
| 액세서리 이름 | 영상 | ||
| 사타다드 예비 부품 | 전원 단자 | |
E1, E2 구조 드라이브에 적응 |
| Cn3 인코더 플러그 | 운전석 엔코더 플러그 | ||
| Cn4 제어 단자 플러그 | 입출력 신호 단자, 사용자 배선 | ||
| 인코더 연결선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
| 전력선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
| 드라이브 모니터링 라인 | 원격 모니터링 및 펌웨어 업데이트를 위한 소프트웨어 연결 및 조정 | ||
| 예비 부품 구매 | USB-RS232 어댑터 케이블 | 필요한 경우 자체 구매 | |
| 이더넷 통신 라인 | 필요한 경우 자체 구매 |
CE 인증서
1. CE(EU 안전 표준)
2. IEC/EN61800-5-1:2007(전기, 열 및 에너지에 대한 안전 요구 사항의 섹션 5-1
국가 표준 GB12668.501-2013에 해당하는 가변 속도 전기 드라이버 시스템);
3, IEC / EN61800-3: 2004 + A1(속도 제어 전기 드라이버 시스템 파트 3 전자기 호환성
표준 및 특정 테스트 방법), 국가 표준 GB12668.3-2012에 해당합니다.
