3.5Nm 750W Servo Motion Control System Servo Motor Closed Loop Control System
제품 상세 정보:
원래 장소: | 중국 |
브랜드 이름: | Vector |
인증: | CE |
모델 번호: | VEC-VC-00323HC-M-E/90MB-R7520A23F-MF2 |
결제 및 배송 조건:
최소 주문 수량: | 1개 장비 |
---|---|
가격: | To Be Discussed |
포장 세부 사항: | 375*290*155mm, 280*208*112mm |
배달 시간: | 5-8 작업 일수 |
지불 조건: | L/C (신용장), 전신환, 웨스턴 유니온 |
공급 능력: | 500-1000 장비 /Month |
상세 정보 |
|||
단계: | 3상 | 전압: | 380v |
---|---|---|---|
모델: | VEC-VC-00733HC-M-E/130MB-2R625A33F-MF2 | 용법: | 인쇄기 |
체르티픽타이스: | CE | 부호기: | 24 비트 앱솔루트 인코더 |
통신 프로토콜: | Modbus/CANopen/EtherCAT | 힘: | 0.75 kw |
하이 라이트: | 3.5Nm 서보 모션 제어 시스템,3.5Nm 750W 서보 모션 제어 시스템,750W 서보 모터 폐쇄 루프 제어 시스템 |

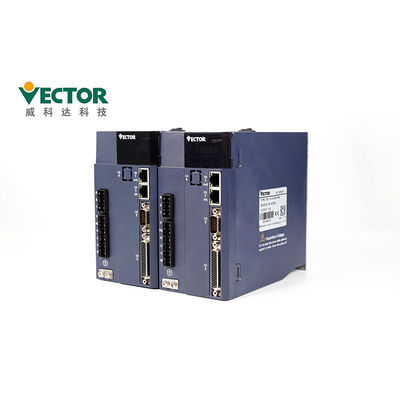

제품 설명
24비트 앱솔루트 인코더가 있는 220V 3.5nm 750W 하이브리드 폐쇄 루프 제어 서보 드라이버
하이브리드 폐쇄 루프 제어 서보 드라이버
AC 전원 0.75KW
삼상 380V
Modbus / CanOpen / EtherCAT
위치 / 속도 / 토크 제어 모드
24비트 Tamagawa 앱솔루트 엔코더;
제품 특징
상품명 | 폐쇄 루프 스테퍼 모터 키트 서보 드라이버 |
상표 | 벡터 |
모델 번호. | VEC-VC-00733HC-ME/130MB-2R625A33F-MF2 |
파워4 | 0.75KW |
전압 | 380V |
단계 | 세 단계 |
정격 전류 | 7A |
통신 프로토콜 | Modbus/CANopen/EtherCAT |
인코더 | 24비트 앱솔루트 엔코더 |
서보 모터 모델 선택:
서보 드라이브 설치:
● 드라이버를 건조하고 견고한 플랫폼에 설치하십시오.통풍을 잘 유지하고
설치하는 동안 열을 발산하고 좋은 접지를 유지하십시오.
● 오작동을 방지하기 위해 지정된 방향으로 설치하십시오.
● 설치 시 반드시 서보 드라이버가 지정된
캐비닛 및 기타 기계의 내부 표면과 거리를 유지하십시오. 그렇지 않으면 화재 또는 오작동이 발생할 수 있습니다.
● 설치시 흡입구와 배기구를 막지 말고 내부에 이물질이 들어가지 않도록 하십시오.
내부 부품의 노후화로 인한 오동작 및 화재의 원인이 됩니다.
● 본 제품 위나 아래에 무거운 물건을 올려 놓지 마십시오. 부상을 입을 수 있습니다.
● 다음 환경에서 설치하십시오.
1. 직사광선이 닿지 않는 곳
2. 주위 온도가 0 ° C ~ 55 ° C 범위에있는 장소;
3. 상대 습도 0% ~ 95% 범위, 결로 없음;
4. 물방울, 증기, 먼지 및 기름진 먼지가 없는 장소;
5. 고열장치가 없는 장소
6. 비 부식성, 가연성 가스 및 액체 사이트;
7. 물, 기름 및 약을 튀기는 것이 쉽지 않습니다.
8. 방사능에 노출되지 않는 장소
9.강하고 진동이 없는 장소;
10.전자파 노이즈 간섭이 없는 장소.
작동 주의 사항:
● 시운전 시 안전사고 방지를 위해 서보모터 무부하 시운전을 해주시기 바랍니다.
(드라이버 샤프트에 연결되지 않음) 부상을 입을 수 있습니다.
● 지원 기계에서 작동을 시작할 때 기계와 일치하는 사용자 매개변수를 설정하십시오.
미리.파라미터를 설정하지 않고 운전을 시작하면 기계적 손실이나 오동작의 원인이 됩니다.
● 사고를 방지하기 위해 기계 가동부 끝에 리미트 스위치나 스토퍼를 설치하고,
그렇지 않으면 기계적 손상이나 부상을 초래할 수 있습니다.
● 매개변수 설정을 극단적으로 변경하지 마십시오.
불안정한 작동, 기계적 손상 또는 부상.
●전원 투입 또는 전원 차단 시 서보 드라이버의 방열판, 외부
제동 저항, 모터 등이 고온 상태에 있을 수 있습니다.만지지 마십시오. 화상을 입을 수 있습니다.
● 수직축에 서보모터를 사용하는 경우 작업물이 떨어지지 않도록 안전장치를 설치하십시오.
언더알람, 오버트래블 등. 또한 오버트래블 발생시 서보록 정지 설정을 하여 주십시오.
그렇지 않으면 공작물이 초과 이동 상태로 떨어질 수 있습니다.
● 작동 중 기계의 작동 범위에 들어가지 마십시오. 부상을 입을 수 있습니다.
● 서보 모터나 기계 가동부를 만지지 마십시오.
그렇지 않으면 부상을 입을 수 있습니다.
● 신호 발생 시에도 안전을 확보할 수 있도록 안전 시스템을 구축해 주십시오.
라인 파손.예를 들어, 포지티브 오버 트래블 스위치(P-OT) 및 네거티브 오버 트래블 스위치의 경우
(N-OT) 신호는 공장 설정에서 분리되어 안전하게 작동합니다.
● 전원을 끌 때는 반드시 서보 OFF 상태로 설정하십시오.
● 전원을 자주 켜고 끄지 마세요.실제 작동이 시작된 후 전원 ON/OFF 간격
1시간 이상이어야 합니다. 그렇지 않으면 서보 장치 내부의 구성 요소가 조기에 노화됩니다.
●알람이 발생하면 원인을 제거한 후 알람을 리셋하고
안전을 확인하고 작업을 다시 시작하십시오. 그렇지 않으면 부상을 입을 수 있습니다.
● 브레이크 모터의 브레이크를 정상적인 제동에 사용하지 마십시오.
오작동을 일으킵니다.

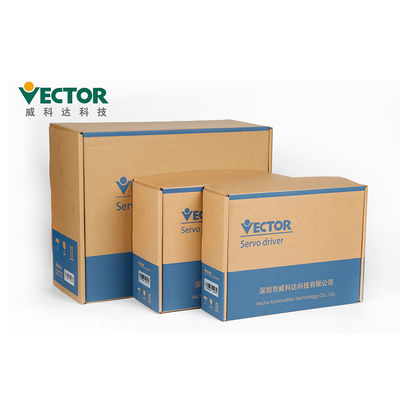

포장 및 배송
서보 드라이브의 포장 내용 | |||||
제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
Ctn.크기 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
모션 컨트롤러의 포장 세부 사항 | |||||
제품 | VA 모션 | 버지니아 확장 | VE 모션 | VE 확장(32) | VE 확장(76) |
Ctn.크기 | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
배달 시간
수량 | 1-5 키트 | 50-100 키트 | 200-500 키트 |
배달 시간 | 3일 이내 | 5-10일 | 15-25일 |
1. 소액 주문의 경우 항상 1주일 이내에 배송할 수 있습니다.
2. 우리의 제품은 항공, 육지 또는 바다를 통해 배송될 수 있습니다.
부속품
액세서리 이름 | 영상 | ||
사타다드 예비 부품 | 전원 단자 | E1, E2 구조 드라이브에 적응 | |
Cn3 인코더 플러그 | 운전석 엔코더 플러그 | ||
Cn4 제어 단자 플러그 | 입출력 신호 단자, 사용자 배선 | ||
인코더 연결선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
전력선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
드라이브 모니터링 라인 | 원격 모니터링 및 펌웨어 업데이트를 위한 소프트웨어 연결 및 조정 | ||
예비 부품 구매 | USB-RS232 어댑터 케이블 | 필요한 경우 자체 구매 | |
이더넷 통신 라인 | 필요한 경우 자체 구매 |
CE 인증서
1. CE(EU 안전 표준)
2. IEC/EN61800-5-1:2007(전기, 열 및 에너지에 대한 안전 요구 사항의 섹션 5-1
국가 표준 GB12668.501-2013에 해당하는 가변 속도 전기 드라이버 시스템);
3, IEC / EN61800-3: 2004 + A1(속도 제어 전기 드라이버 시스템 파트 3 전자기 호환성
표준 및 특정 테스트 방법), 국가 표준 GB12668.3-2012에 해당합니다.
