상세 정보 |
|||
| 전압: | 380v | 힘: | 3KW |
|---|---|---|---|
| 단계: | 3상 | 통신 프로토콜: | Modbus/EtherCAT/CanOpen |
| 부호기: | 17/23 비트 타마가와 앱솔루트 인코더 | 정격 전류: | 12A |
| 입력: | 아날로그 /는 맥박이 뜁니다 | 제어 모드: | 위치 / 속도 / 토크 |
| 애플리케이션: | 음식 포장기 | ||
| 하이 라이트: | CE 380V 프로그래밍 가능한 서보 드라이브,3KW 프로그래밍 가능한 서보 드라이브,식품 포장기 380V 서보 드라이브 |
||
제품 설명

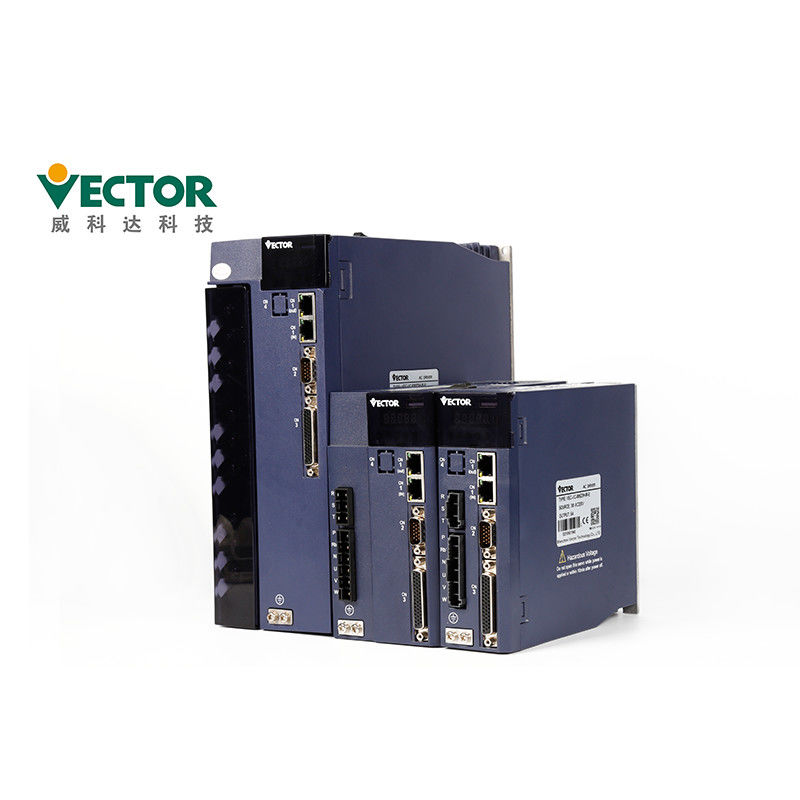

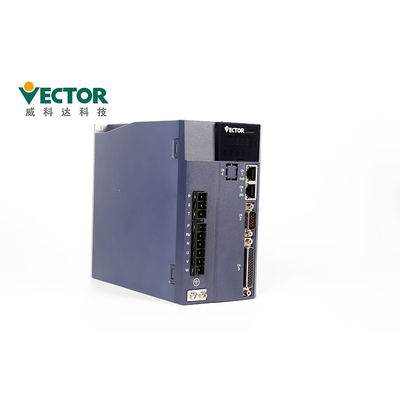

CE 증명서와 식품 곤포기을 요구하는 380V 3KW 프로그램 가능한 서보 드라이브
제품 기술
| 상품 이름 | 교류 서보 드라이브 |
| 브랜드 | 벡터 |
| 모델 부정. | VEC-VC-01223H-m-e |
| Power4 | 3KW |
| 전압 | 380V |
| 단계 | 단일 / 3상 |
| 정격 전류 | 12A |
| 통신 프로토콜 | Modbus/CANopen/EtherCAT |
| 부호기 | 17/23 비트 타마가와 앱솔루트 인코더 |
서보 드라이브 작업은 어떻습니까? 위치 제어 모델, 속도 제어 모델과 트로그 제어 모델.
| 전압 | 제어 모드 | 단일-위상 / 3상 전체 통제된 수정 SVPWM 변조 |
| 부호기 | 부호기 피드백 | 2500은 점진적 + 홀 부호기를 펄스를 발생시킵니다 ; 점진적인 2500개 펄스 ; 17 비트 타마가와 앱솔루트 인코더 ; 23 비트 타마가와 앱솔루트 인코더 ; 24 비트 니콘 앱솔루트 인코더 ; |
| 펄스 명령 입력 | 펄스식 | 차동 입력, 개방 컬렉터 |
| 주파수 범위 | 차동 입력 :0-500kHz, 1us보다 더 큰 펄스폭 개방 컬렉터 : 0-300kHz, 2.5us보다 더 큰 펄스폭 |
|
| 펄스 모드 | 펄스 + 방향 ; AB은 더합니다 ; CW+CCW ; | |
| 아날로그 입력 | 전압 범위 | -10V 내지 10V |
| 입력 임피던스 | 10kΩ | |
| 최대 주파수 | 1.5kHz | |
| DI /는 인터페이스 타입을 합니다 | NPN / PNP | |
| 통신 | Modbus/CANopen/EtherCAT | |
서보 드라이브에 관한 서보 드라이브 기술 세부 사항, 어떻게 서보 드라이브 모델을 선택하고 설치를 합니까?
| 키 이름 | 주요 성능 |
| 방식 | 방식은 전환하고 이전 메뉴로 돌아갑니다 |
| ▲(add) | LED 디지털 튜브의 깜빡임 기능 비트 값을 증가시키세요 |
| ▼(dec) | LED 디지털 튜브의 깜빡임 기능 수치를 감소시키세요 |
| (바뀌세요) | 지독한 LED 튜브를 왼쪽인 것 옮깁니다 ; 데이터의 큰 값을 확인합니다 5개 비트 보다 더 오랫동안 ; 결점 리셋 ;Fn 기능을 실행하세요 |
| 세트 | 읽기 / 써넣기 파라메터 값 |
●는 드라이버를 마르고 탄탄한 플랫폼 위에 설치합니다. 좋은 환기를 유지합니다고
설치 동안 산재를 가열시키고 좋은 토대를 유지하세요.
●는 오작동을 피하기 위한 일정 방향에서 설치하세요.
서보 드라이버가 특정한 것에 유지된다는 것을 설치가 미안하지만, 보증한 ●
상자와 다른 기관총의 내부면으로부터 능가하시오 그러면 그렇지 않았다면 그것은 화재 또는 오작동을 일으킬 수 있습니다.
●는 설치할 때, 흡수와 배기 포트를 차단하지 마세요고, 내부에 이질 물질을 허락하지 않습니다
들어가기 위한 제품, 그렇지 않았다면 그것이 내부 구성 요소의 노화로 인해 오작동 또는 불을 야기시킬 수 있습니다.
●는 계속 무거운 물체를 위치시키지 않거나, 이것으로서의 이 제품 하에 부상의 결과가 될 수 있습니다.
●는 다음과 같은 환경에서 설치하세요 :
직사광선 없는 1.places ;
2.대기 온도가 0 'Ｃ 내지 55 'Ｃ의 범위인 지역 ;
3.0% 내지 95%의 더 레인지와 비결노 상태에서 상대 습도 ;
4.지역은 작은 물방울, 수증기, 먼지와 기름기가 많은 먼지를 없앱니다 ;
5.어떤 높은 열 장치가 있는 위치 ;
6.비부식성, 가연성 가스와 유동적 사이트 ;
7.물, 기름과 의약품을 튀기는 것은 쉬운게 아닙니다 ;
방사성 복사에 노출되지 않는 8.places ;
9.강하고 진동 없는 곳 ;
10.어떤 전자기 잡음 간섭이 있는 위치.
| 설치 환경 요구조건 |
대기압 | 86~106kPa |
| 마비엔트 습도 | 0~55C | |
| 대기 온도 | 0~90%RH | |
| IP 평가 | IP20 | |
| 진동 | 0~4.9m/s^2 |
증명서
1. CE (EU 안전 기준) ;
2. 전기적, 열식에 대한 IEC/EN61800-5-1:2007 (세이프티 요구와 5-1 절에 에너지의
국가 표준 GB12668.501-2013에 해당한 가변성 속도 전동 드라이버 시스템) ;
3, 국제전기기술위원회 / EN61800-3 : 2004년 + A1 (속도 제어 전동 드라이버 시스템 부품 3 전자파 적합성
기준과 국가 표준 GB12668.3-2012에 해당한 그것의 특별한 검사 방법).
품질 점검 :
4 번 생산 테스트
2 배 24 우르스테스팅
운반하는 것 전에 100% 검사
배달 시간과 선적 방식
1. 소량주문을 위해 우리는 항상 1 주 이내에 밖에 배달 할 수있.
2. 자사 제품은 공중, 육지 또는 바다를 통해 스히피드.
| 양 | 1-5 장비 | 50-100 장비 | 200-500 장비 |
| 배달 시간 | 3 일 이내에 | 5-10 일 | 15-25 일 |
| 서보 드라이브에 대한 패킹 세부 사항 | |||||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn. 사이즈 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
부속물 :
| 부가적 이름 | 이미지 | ||
| 사탄다르 예비품 | 전원 터미널 | |
E1,E2 구조 드라이브에 적응하세요 |
| Cn3 부호기 플러그 | 드라이버 측면 위의 부호기 플러그 | ||
| Cn4 제어 단말기 플러그 | 입출력 신호 단자, 사용자 배선 | ||
| 부호기 연결 라인 | 고객에 따르면, 표준 케이블 길이는 3, 5, 8, 10, 13, 15 미터입니다 독립적 연결기를 제공할 필요가 있습니다 |
||
| 전원 라인 | 고객에 따르면, 표준 케이블 길이는 3, 5, 8, 10, 13, 15 미터입니다 독립적 연결기를 제공할 필요가 있습니다 |
||
| 회선 감시를 운전하세요 | 원격 감시와 펌웨어 업데이트를 위한 소프트웨어를 연결시키고 조정하세요 | ||
| 예비품을 구입하기 | RS232 어댑터 케이블에 대한 USB | 필요하고 셀프이면 구입하세요 | |
| 이서넷 통신 라인 | 필요하고 셀프이면 구입하세요 |
