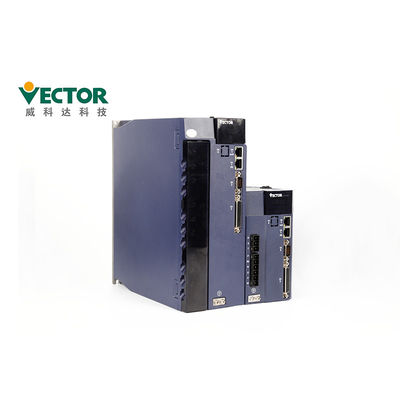

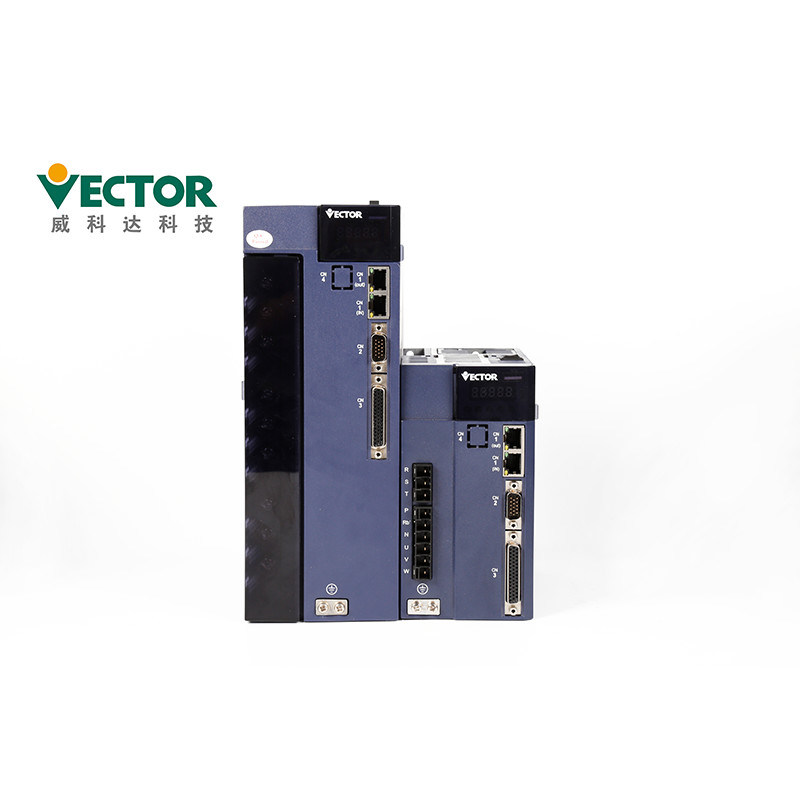

Vector Pulse Input AC Servo Motor Driver Internal Planning Position

Vector Pulse Input AC Servo Motor Driver Internal Planning Position

제품 상세 정보:

원래 장소: 중국
브랜드 이름: Vector
인증: CE
모델 번호: VEC-VC-02733H-m-e

결제 및 배송 조건:

최소 주문 수량: 1개 장비
가격: To Be Discussed
포장 세부 사항: 280*208*78mm,375*290*155mm
배달 시간: 3-5 작업 일수
지불 조건: 전신환, 웨스턴 유니온, L/C (신용장)
공급 능력: 500개 장비 / 달
최고의 가격 접촉

상세 정보

전압: 380v 힘: 11kW
단계: 3상 통신 프로토콜: Modbus/EtherCAT/CanOpen
부호기: 17/23/24 비트 앱솔루트 인코더 정격 전류: 27A
입력: 펄스 제어 모드: 위치 / 속도 / 토크
애플리케이션: 건설 기계
하이 라이트:

펄스 입력 AC 서보 모터 드라이버

,

벡터 11KW AC 서보 모터 드라이버

,

내부 계획 위치 AC 서보 드라이브

제품 설명

벡터 펄스 입력 AC 서보 모터 드라이버 내부 계획 위치



제품 설명



상품명 AC 서보 모터 드라이버
상표 벡터
모델 번호. VEC-VC-02733H-ME
파워4 11KW
전압 380V
단계 세 단계
정격 전류 27A
통신 프로토콜 Modbus/CANopen/EtherCAT
인코더 17/23/24비트 앱솔루트 엔코더



서보 드라이브는 어떻게 작동합니까?위치 제어 모델, 속도 제어 모델 및 Trogue 제어 모델.

펄스 명령 입력 펄스 유형 차동 입력, 오픈 컬렉터
주파수 범위 차동 입력: 0-500kHz, 1us보다 큰 펄스 폭
오픈 컬렉터: 0-300kHz, 펄스 폭 2.5us 이상
펄스 모드 펄스 + 방향;AB 플러스;CW+CCW;
아날로그 입력 전압 범위 -10V ~ 10V
  입력 임피던스 10kΩ


서보 드라이브 설명 - 서보 드라이브에 대한 세부 정보, 서보 드라이브 모델 선택 및 설치 방법은 무엇입니까?

      Vector Pulse Input AC Servo Motor Driver Internal Planning Position 0

패널에는 8개의 버튼과 5개의 디지털 튜브가 있습니다.8개의 버튼 중 5개만 사용할 수 있으며,

나머지 3개의 버튼은 예약되어 있습니다.5개 버튼의 일반적인 기능은 아래 표와 같습니다.

키 이름 키 기능
PAR/ALM 모드 전환, 이전 메뉴로 돌아가기
▲(추가) LED 디지털 튜브의 깜박이는 비트 값 증가
▼(12월) LED 디지털 튜브의 깜박이는 숫자 값 감소
정지/중지 깜박이는 LED 튜브를 왼쪽으로 이동합니다.데이터의 높은 가치를 확인
5비트보다 길다.오류 재설정, Fn 기능 실행
RD/WT 매개변수 값 읽기/쓰기, fn 페이지 입력



배선상의 주의

● 주전원은 단상 220V를 사용하지 않는 것이 좋으며,

결상으로 인한 전해콘덴서 파손의 원인이 됩니다.

● 전원 투입 중에 배선을 변경하지 마십시오. 감전의 원인이 됩니다.

충격이나 부상.

● 배선 및 점검은 반드시 전문 기술자에게 의뢰하여 주십시오.

감전이나 제품고장의 원인이 됩니다.

● 배선과 전원을 잘 확인하여 주십시오.출력 회로

배선 오류 또는 다른 전압의 적용으로 인해 단락될 수 있습니다.위의 이상이 발생하면 브레이크가 작동하지 않아 기계적 손상이나 부상을 입을 수 있습니다.

● 입력 전원 케이블을 제품의 U, V, W 단자에 연결하지 마세요.

운전하다.그렇지 않으면 서보 드라이버가 손상됩니다.

● 배선 시 전원선과 신호선이 같은 곳에 통과하지 않도록 하십시오.

파이프로 묶지 마십시오.간섭을 피하기 위해 둘 사이의 거리는 30cm 이상이어야 합니다.

● 드라이버 접지 단자는 누설을 방지하고 감소를 위해 접지되어야 합니다.

시스템의 간섭 및 접지선의 직경은 전원 공급 라인과 같거나 그 이상이어야 합니다.

● AC 전원과 DC 전원을 서보 유닛에 연결할 때는 지정된 단자에 연결하십시오.오작동이나 화재의 원인이 됩니다.

● 배선 길이의 경우 명령 입력 라인은 최대 3m이며 엔코더는

라인은 최대 20m입니다.

● 신호 케이블과 인코더 케이블은 트위스트 페어 실드 케이블을 사용하고,

한 쪽 끝으로 실드를 접지하십시오.

●드라이버의 U, V, W 단자와 드라이버의 U, V, W 단자는

모터는 이름에 따라 하나씩 연결해야 합니다.잘못 연결하면 모터가 정상적으로 작동하지 않습니다.

● Common DC bus 제품은 압력에 민감한 저항과 배선이 필요합니다.

안전합니다.

● 최소 5분 동안 전원을 끈 후 전원을 확인하십시오.설사

전원을 끄면 서보 드라이브 내부에 고전압이 남아 있을 수 있습니다.따라서 전원을 끈 후 5분 이내에는 전원 단자를 만지지 마십시오. 감전의 위험이 있습니다.

● 전원을 자주 ON/OFF 하지 마세요.할 필요가 있을 때

전원을 연속적으로 ON/OFF 하여 주십시오. 1분 이내에 1회 이하로 제어해 주십시오.서보드라이버의 전원부에는 콘덴서가 있기 때문에 ON/OFF 전원시에는 큰 충전전류(충전시간 0.2초)가 흐릅니다.따라서 자주 전원을 ON/OFF하면 서보 드라이버 내부의 주회로 부품의 성능이 저하됩니다.

● 단자대 나사가 느슨하거나 케이블이 헐거운 상태에서 전원을 인가하지 마십시오.

헐렁한.화재의 원인이 됩니다.

● 다음 위치에서 적절한 차폐 조치를 취하십시오. 그렇지 않으면

기계가 손상될 수 있습니다:

1. 정전기에 의해 간섭을 일으키는 장소

2. 강한 전기장 또는 강한 자기장을 발생시키는 장소

3. 방사선이 방출될 우려가 있는 장소

4. 전원 코드가 있는 곳 근처.



인증서

1. CE(EU 안전 표준)
2. IEC/EN61800-5-1:2007(전기, 열 및 에너지에 대한 안전 요구 사항의 섹션 5-1

국가 표준 GB12668.501-2013에 해당하는 가변 속도 전기 드라이버 시스템);

3, IEC / EN61800-3: 2004 + A1(속도 제어 전기 드라이버 시스템 파트 3 전자기 호환성

표준 및 특정 테스트 방법), 국가 표준 GB12668.3-2012에 해당합니다.

Vector Pulse Input AC Servo Motor Driver Internal Planning Position 1


품질 검사:

네 번 생산 테스트
24시간 2회 테스트
배송 전 100% 검사




배달 시간 및 배송 방법



1. 소액 주문의 경우 항상 1주일 이내에 배송할 수 있습니다.

2. 우리의 제품은 항공, 육지 또는 바다를 통해 배송될 수 있습니다.



수량 1-5 키트 50-100 키트 200-500 키트
배달 시간 3일 이내 5-10일 15-25일



서보 드라이브의 포장 내용
제품 E1(3-6A) E2(7-12A) E3(16-27A) C015(32-38A) C022(45-60A)
Ctn.크기 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
