상세 정보 |
|||
| 전압: | 220v | 힘: | 1.5 KW |
|---|---|---|---|
| 단계: | 삼상 단일 위상 | 통신 프로토콜: | Modbus/CANopen/EtherCAT |
| 부호기: | 2500 라인 점진적 홀 부호기 | 정격 전류: | 6A |
| 입력: | 아날로그 /는 맥박이 뜁니다 | 제어 모드: | 위치 / 속도 / 토크 |
| 애플리케이션: | 프린터, 곤포기 | 주파수: | 4KHz |
| 하이 라이트: | 1.5KW AC 서보 드라이브,4KHz AC 서보 드라이브,홀 인코더 1.5KW AC 서보 증폭기 |
||
제품 설명

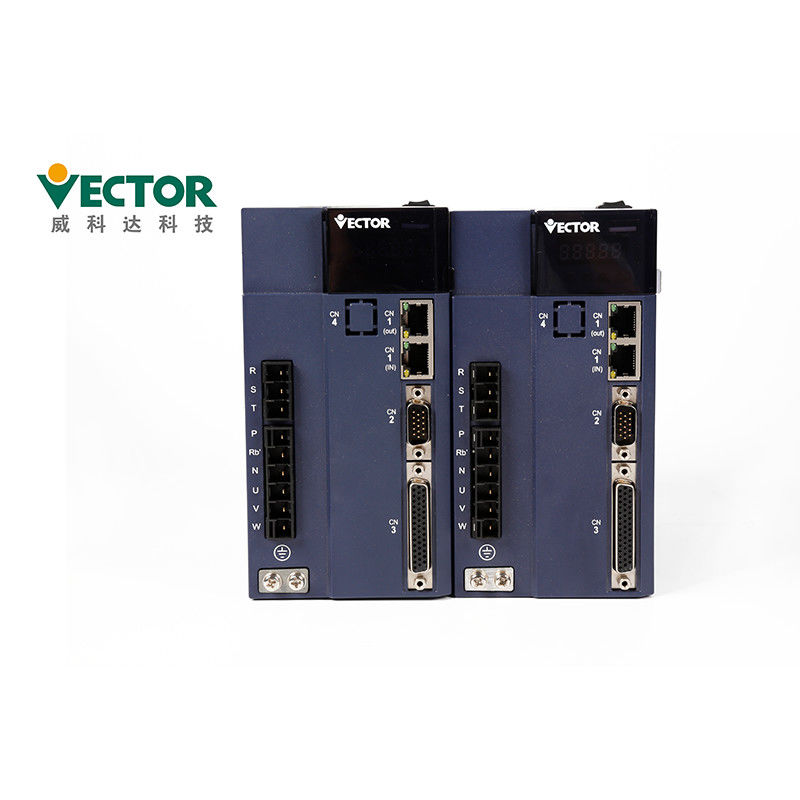

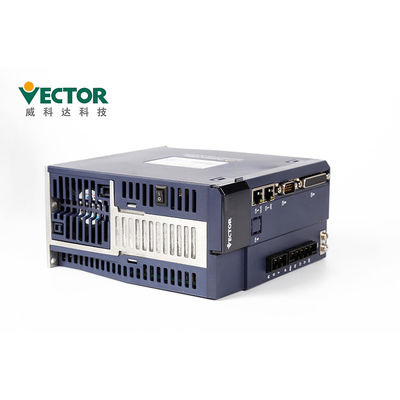

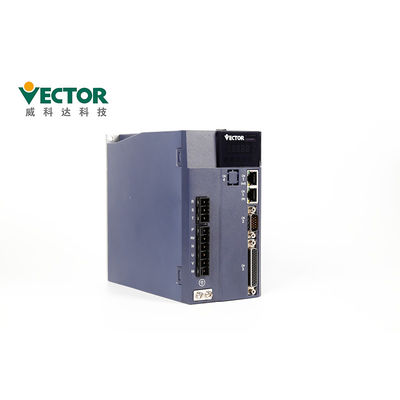

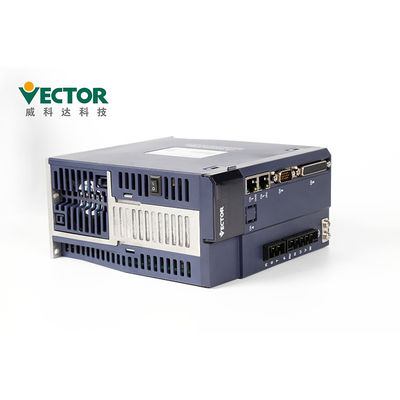

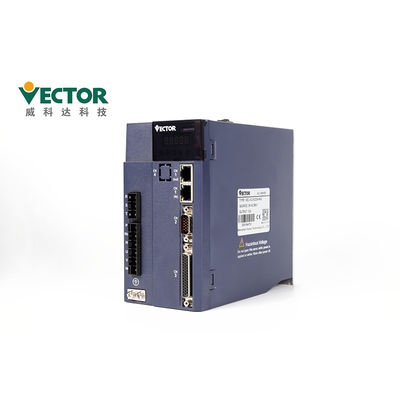

1.5 KW 2500 라인 증분 홀 인코더가 있는 삼상 AC 서보 증폭기는 인쇄기에 적용됩니다.
&https://youtu.be/MLOjiU3erJs;
벡터 테크.17년 이상 서보 시스템에 집중합니다.
더 유연하고 더 정확하게
유형: AC 서보 드라이브
전원 덮개: 200W-110KW, OEM 상위 250KW
위상: 단상/삼상 220V
통신 유형: Modbus/CanOpen/EtherCAT
제어 모드: 위치, 속도 및 토크 제어 모드
인코더 유형: 2500 라인 증분 + 홀 인코더;2500 라인 증분;17/23비트 Tamagawa 앱솔루트 엔코더;
24비트 니콘 앱솔루트 엔코더
제품 설명
| 제품 | AC 서보 드라이브 |
| 상표 | 벡터 |
| 모델 번호. | VEC-VC-00623H-ME |
| 힘 | 1.5KW |
| 전압 | 220V |
| 단계 | 세 단계 |
| 정격 전류 | 6A |
| 통신 프로토콜 | Modbus/CANopen/EtherCAT |
| 인코더 | 2500 라인 증분 + 홀 인코더; |
서보 드라이브는 어떻게 작동합니까?위치 제어 모델, 속도 제어 모델 및 Trogue 제어 모델.
| 전압 | 제어 모드 | 단상/삼상 완전 제어 정류 SVPWM 변조 |
| 인코더 | 인코더 피드백 | 2500 펄스 증분 + 홀 인코더; 2500 펄스 증분; 17비트 Tamagawa 앱솔루트 엔코더; 23비트 Tamagawa 앱솔루트 엔코더; 24비트 니콘 앱솔루트 엔코더; |
| 펄스 명령 입력 | 펄스 유형 | 차동 입력, 오픈 컬렉터 |
| 주파수 범위 | 차동 입력: 0-500kHz, 1us보다 큰 펄스 폭 오픈 컬렉터: 0-300kHz, 펄스 폭 2.5us 이상 |
|
| 펄스 모드 | 펄스 + 방향;AB 플러스;CW+CCW; | |
| 아날로그 입력 | 전압 범위 | -10V ~ 10V |
| 입력 임피던스 | 10kΩ | |
| 최대 주파수 | 1.5kHz | |
| DI/DO 인터페이스 유형 | NPN/PNP | |
| 의사 소통 | Modbus/CANopen/EtherCAT | |
| 위치 모드 | 명령 입력 방법 | 펄스 명령 내부 기획 직위 > 목표 위치, 속도, 가감속으로 계획 시각 > 사다리꼴 속도 곡선 > 3차 속도 곡선 > 절대/상대 명령 모드 |
| 명령어 평활화 모드 | 저역 통과 필터링 / 중앙값 필터링 | |
| 전자 기어비 | N/M;(M=1~2147483647,N=1~2147483647) | |
| 토크 제한 | 내부 토크 제한 / 아날로그 토크 제한 | |
| 피드포워드 보상 | 속도 피드포워드 / 토크 피드포워드 | |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 속도 제어 모드 | 명령 입력 유형 | 펄스 주파수 / 아날로그 / 내부 계획 속도 |
| 속도 제어 범위 | 1~최대 속도 | |
| 대역폭 | 1kHz | |
| 토크 제한 | 내부 토크 제한 / 아날로그 토크 제한 | |
| 명령어 평활화 모드 | 저역 통과 필터링 / 중앙값 필터링 | |
| 피드포워드 보상 | 토크 피드포워드 | |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 토크 제어 모드 | 명령 입력 유형 | 내부 토크 기준/아날로그 제어 토크 |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 속도 제한 | 내부 속도 제한 / 아날로그 속도 제한 |
서보 드라이브 설명 - 서보 드라이브에 대한 세부 정보, 서보 드라이브 모델 선택 및 설치 방법은 무엇입니까?
부속품
| 액세서리 이름 | 영상 | ||
| 사타다드 예비 부품 | 전원 단자 | |
E1, E2 구조 드라이브에 적응 |
| Cn3 인코더 플러그 | |
운전석 엔코더 플러그 | |
| Cn4 제어 단자 플러그 | |
입출력 신호 단자, 사용자 배선 | |
| 인코더 연결선 | |
표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
|
| 전력선 | |
표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
|
| 드라이브 모니터링 라인 | |
원격 모니터링 및 펌웨어 업데이트를 위한 소프트웨어 연결 및 조정 | |
| 예비 부품 구매 | USB-RS232 어댑터 케이블 | |
필요한 경우 자체 구매 |
| 이더넷 통신 라인 | |
필요한 경우 자체 구매 |
인증서
배달 시간 및 배송 방법
| 수량 | 1-5 키트 | 50-100 키트 | 200-500 키트 |
| 배달 시간 | 3일 이내 | 5-10일 | 15-25일 |
1. 소액 주문의 경우 항상 1주일 이내에 배송할 수 있습니다.
2. 우리의 제품은 항공, 육지 또는 바다를 통해 배송될 수 있습니다.
