상세 정보 |
|||
| 전압: | 380V | 힘: | 4KW |
|---|---|---|---|
| 단계: | 삼상 단일 위상 | 통신 프로토콜: | Modbus/CANopen/EtherCAT |
| 부호기: | 2500 라인 점진적 홀 부호기 | 정격 전류: | 7A |
| 입력: | 아날로그 /는 맥박이 뜁니다 | 제어 모드: | 위치 / 속도 / 토크 |
| 애플리케이션: | 프린터, 곤포기 | 주파수: | 4KHz |
| 하이 라이트: | 380V 교류 서보 Drive,4KW 교류 서보 Drive,4KW 교류 서보 드라이버 |
||
제품 설명

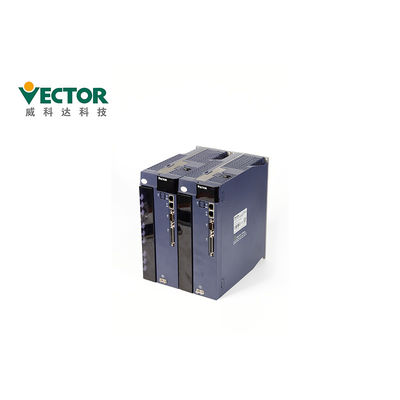

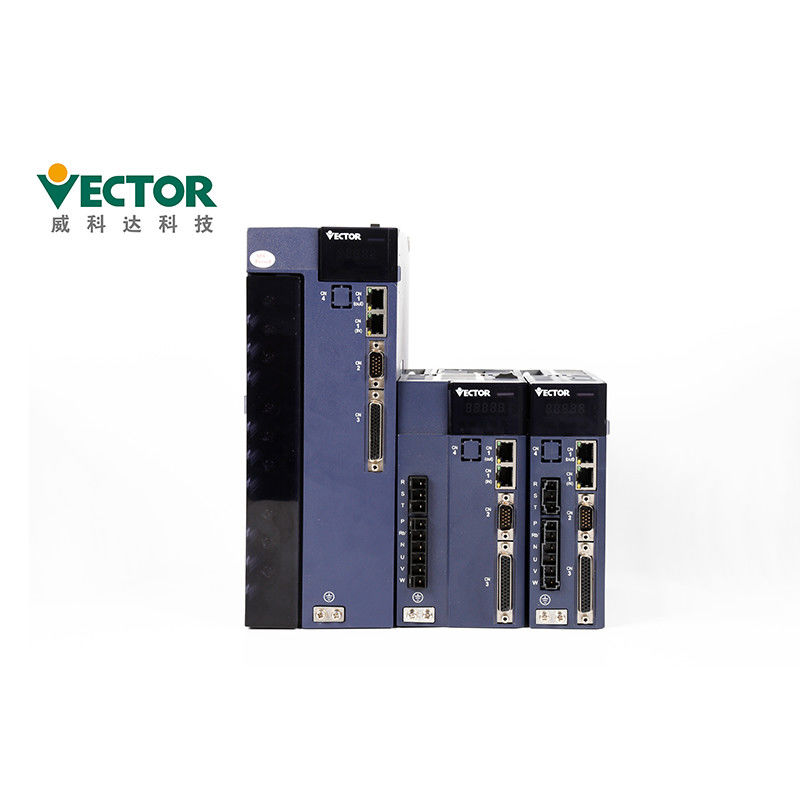

380V 4KW 교류 서보 드라이버 적용 수직 곤포기
아이템 이름 : 교류 서보 드라이브
전원 : 4KW
단계적으로 시행하세요 : 3상 380V /를 선발하세요
통신 형태 : 모드 버스 / 캔오픈 / 이더캣
제어 모드 : 입장, 속도와 토크 제어 모드
부호기 : 17/23 비트 타마가와 앱솔루트 인코더 ; 24 비트 니콘 앱솔루트 인코더
제품 기술
| 상품 이름 | 교류 서보 드라이브 |
| 브랜드 | 벡터 |
| 모델 부정. | VEC-VC-00733H-m-e |
| Power4 | KW |
| 전압 | 380V |
| 단계 | 3상 |
| 정격 전류 | 7A |
| 통신 프로토콜 | Modbus/CANopen/EtherCAT |
| 부호기 | 23 비트 타마가와 앱솔루트 인코더 |
서보 드라이브 작업은 어떻습니까? 위치 제어 모델, 속도 제어 모델과 트로그 제어 모델.
| 전압 | 제어 모드 | 단일-위상 / 3상 전체 통제된 수정 SVPWM 변조 |
| 부호기 | 부호기 피드백 | 2500은 점진적 + 홀 부호기를 펄스를 발생시킵니다 ; 점진적인 2500개 펄스 ; 17 비트 타마가와 앱솔루트 인코더 ; 23 비트 타마가와 앱솔루트 인코더 ; 24 비트 니콘 앱솔루트 인코더 ; |
| 펄스 명령 입력 | 펄스식 | 차동 입력, 개방 컬렉터 |
| 주파수 범위 | 차동 입력 :0-500kHz, 1us보다 더 큰 펄스폭 개방 컬렉터 : 0-300kHz, 2.5us보다 더 큰 펄스폭 |
|
| 펄스 모드 | 펄스 + 방향 ; AB은 더합니다 ; CW+CCW ; | |
| 아날로그 입력 | 전압 범위 | -10V 내지 10V |
| 입력 임피던스 | 10kΩ | |
| 최대 주파수 | 1.5kHz | |
| DI /는 인터페이스 타입을 합니다 | NPN / PNP | |
| 통신 | Modbus/CANopen/EtherCAT | |
| 포지션 모드 | 명령 입력 방법 | 펄스 명령 내부 플래닝 위치 표적 위치, 속도, 가속과 감속에 의한 > 계획 시간 > 부등변 4각형 속도 곡선 > 입방 속도 곡선 > 절대적 / 상대 명령어 방식 |
| 교육 스무싱 방식 | 저역 통과 여파 / 메디안 필터링 | |
| 전자제품 비율 | 아이작뉴턴미터 ;(M=1~2147483647,N=1~2147483647) | |
| 토크 한계 | 내부 토크 한계 / 아날로그 토크 한계 | |
| 정방향 공급 보상 | 속도 피드포워드 / 토크 피드포워드 | |
| 토크 보상 | 고정된 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상 ; |
|
서보 드라이브에 관한 서보 드라이브 기술 더타아일스, 어떻게 서보 드라이브 모델을 선택하고 설치를 합니까?
 패널은 5개 버튼과 5 디지털 튜브를 포함합니다. 그 다섯의 일반 기능 버튼은 아래 표에 나타납니다. |
|
| 키 이름 | 주요 성능 |
| 방식 | 방식은 전환하고 이전 메뉴로 돌아갑니다 |
| ▲(add) | LED 디지털 튜브의 깜빡임 기능 비트 값을 증가시키세요 |
| ▼(dec) | LED 디지털 튜브의 깜빡임 기능 수치를 감소시키세요 |
| (바뀌세요) | 지독한 LED 튜브를 왼쪽인 것 옮깁니다 ; 데이터의 큰 값을 확인합니다 5개 비트 보다 더 오랫동안 ; 결점 리셋 ;Fn 기능을 실행하세요 |
| 세트 | 읽기 / 써넣기 파라메터 값 |
증명서
1. CE (EU 안전 기준) ;
2. 전기적, 열식에 대한 IEC/EN61800-5-1:2007 (세이프티 요구와 5-1 절에 에너지의
국가 표준 GB12668.501-2013에 해당한 가변성 속도 전동 드라이버 시스템) ;
3, 국제전기기술위원회 / EN61800-3 : 2004년 + A1 (속도 제어 전동 드라이버 시스템 부품 3 전자파 적합성
기준과 국가 표준 GB12668.3-2012에 해당한 그것의 특별한 검사 방법).
배달 시간과 선적 방식
1. 소량주문을 위해 우리는 항상 1 주 이내에 밖에 배달 할 수있.
2. 자사 제품은 공중, 육지 또는 바다를 통해 스히피드.
| 양 | 1-5 장비 | 50-100 장비 | 200-500 장비 |
| 배달 시간 | 3 일 이내에 | 5-10 일 | 15-25 일 |
| 서보 드라이브에 대한 패킹 세부 사항 | |||||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn. 사이즈 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
