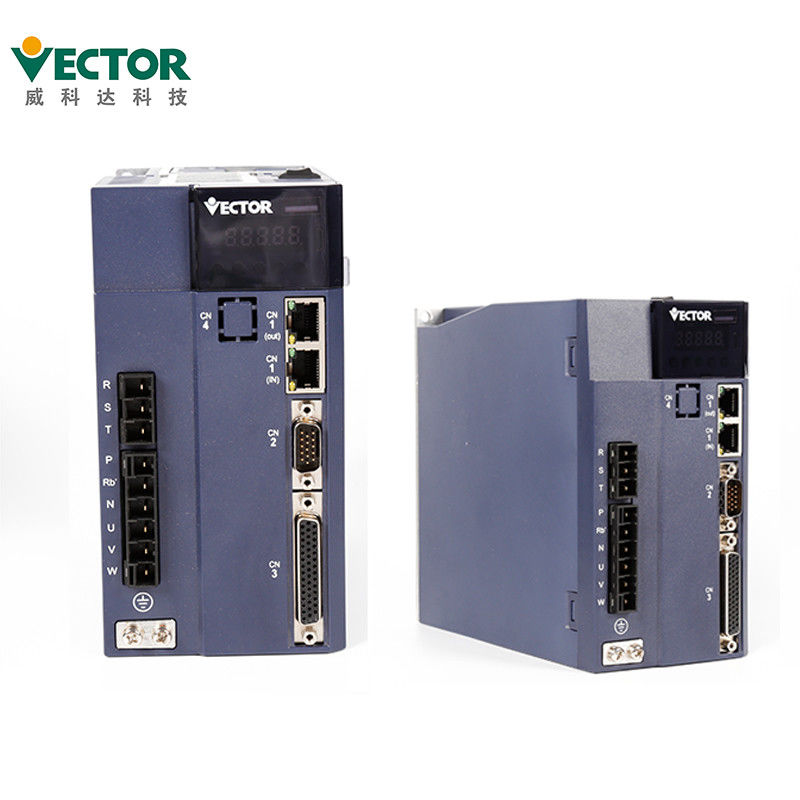

11KW Digital Servo Drive CNC Motion Controller For CNC Lathe And Milling Machine
제품 상세 정보:
| 원래 장소: | 중국 |
| 브랜드 이름: | Vector |
| 인증: | CE |
| 모델 번호: | VEC-VC-02733H-m-e |
결제 및 배송 조건:
| 최소 주문 수량: | 1개 장비 |
|---|---|
| 가격: | To Be Discussed |
| 포장 세부 사항: | 280*208*78mm,375*290*155mm |
| 배달 시간: | 3-5 작업 일수 |
| 지불 조건: | 전신환, 웨스턴 유니온, L/C (신용장) |
| 공급 능력: | 500개 장비 / 달 |
|
상세 정보 |
|||
| 전압: | 380v | 힘: | 11kW |
|---|---|---|---|
| 단계: | 3 단계 | 통신 프로토콜: | 캔오픈 / 이더캣 / 모드 버스 |
| 부호기: | 23 비트 앱솔루트 엔코더; | 정격 전류: | 27A |
| 입출력: | 펄스 / 아날로그 | 제어 모드: | 토크 |
| 애플리케이션: | CNC 선반과 제분기 | 상품 이름: | 디지털 AC 구동용 서보 컨트롤러 |
| 하이 라이트: | 11KW 디지털 서보 드라이브,밀링 머신 디지털 서보 드라이브,11KW CNC 모션 컨트롤러 |
||
제품 설명
CNC 선반 및 밀링 머신용 디지털 AC 서보 드라이브 컨트롤러
디지털 AC 서보 드라이브 컨트롤러
AC 전원 11KW
삼상 380V
Modbus / CanOpen / EtherCAT
위치 / 속도 / 토크 제어 모드
23비트 절대 인코더;
제품 설명
| 상품명 | 디지털 AC 서보 드라이브 컨트롤러 |
| 상표 | 벡터 |
| 모델 번호. | VEC-VC-02733H-ME |
| 힘 | 30KW |
| 입출력 | 펄스/아날로그 |
| 전압 | 380V |
| 단계 | 세 단계 |
| 정격 전류 | 27A |
| 통신 프로토콜 | Modbus / CanOpen / EtherCAT |
| 인코더 | 23비트 절대 인코더; |
| 전압 | 제어 모드 | 단상/삼상 완전 제어 정류 SVPWM 변조 |
| 인코더 | 인코더 피드백 | 2500 펄스 증분 + 홀 인코더; 2500 펄스 증분; 17비트 Tamagawa 앱솔루트 엔코더; 23비트 Tamagawa 앱솔루트 엔코더; 24비트 니콘 앱솔루트 엔코더; |
| 펄스 명령 입력 | 펄스 유형 | 차동 입력, 오픈 컬렉터 |
| 주파수 범위 | 차동 입력: 0-500kHz, 1us보다 큰 펄스 폭 오픈 컬렉터: 0-300kHz, 펄스 폭 2.5us 이상 |
|
| 펄스 모드 | 펄스 + 방향;AB 플러스;CW+CCW; | |
| 아날로그 입력 | 전압 범위 | -10V ~ 10V |
| 입력 임피던스 | 10kΩ | |
| 최대 주파수 | 1.5kHz | |
| DI/DO 인터페이스 유형 | NPN/PNP | |
| 의사 소통 | Modbus/CANopen/EtherCAT | |
| 위치 모드 | 명령 입력 방법 | 펄스 명령 내부 기획 직위 목표 위치, 속도, 가감속으로 계획 시각 사다리꼴 속도 곡선 3차 속도 곡선 절대/상대 명령 모드 |
| 명령어 평활화 모드 | 저역 통과 필터링 / 중앙값 필터링 | |
| 전자 기어비 | N/M;(M=1~2147483647,N=1~2147483647) | |
| 토크 제한 | 내부 토크 제한 / 아날로그 토크 제한 | |
| 피드포워드 보상 | 속도 피드포워드 / 토크 피드포워드 | |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 속도 제어 모드 | 명령 입력 유형 | 펄스 주파수 / 아날로그 / 내부 계획 속도 |
| 속도 제어 범위 | 1~최대 속도 | |
| 대역폭 | 1kHz | |
| 토크 제한 | 내부 토크 제한 / 아날로그 토크 제한 | |
| 명령어 평활화 모드 | 저역 통과 필터링 / 중앙값 필터링 | |
| 피드포워드 보상 | 토크 피드포워드 | |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 토크 제어 모드 | 명령 입력 유형 | 내부 토크 기준/아날로그 제어 토크 |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 속도 제한 | 내부 속도 제한 / 아날로그 속도 제한 |
설치 시 주의사항
● 드라이버를 건조하고 견고한 플랫폼에 설치하십시오.통풍을 잘 유지하고
설치하는 동안 열을 발산하고 좋은 접지를 유지하십시오.
● 오작동을 방지하기 위해 지정된 방향으로 설치하십시오.
● 설치시 서보드라이버는 반드시 내부에서 일정거리를 유지하여 주십시오.
화재 및 오작동의 원인이 될 수 있습니다.
| 설치 환경 요구 사항 |
기압 | 86~106kPa |
| 주변 습도 | 0~55℃ | |
| 주변 온도 | 0~90%RH | |
| IP 등급 | IP20 | |
| 진동 | 0~4.9m/s^2 |
● 설치시 흡입, 배기구를 막거나 이물질이 들어가지 않도록 하십시오.
제품 내부에 들어가지 않으면 내부 부품의 노후화로 인한 오동작 및 화재의 원인이 될 수 있습니다.
● 본 제품 위나 아래에 무거운 물건을 올려 놓지 마십시오. 부상을 입을 수 있습니다.
● 다음 환경에서 설치하십시오.
1. 직사광선이 닿지 않는 곳
2. 주위 온도가 0 ° C ~ 55 ° C 범위에있는 장소;
3. 상대 습도 0% ~ 95% 범위, 결로 없음;
4. 물방울, 증기, 먼지 및 기름진 먼지가 없는 장소;
5. 고열장치가 없는 장소
6. 비 부식성, 가연성 가스 및 액체 사이트;
7. 물, 기름 및 약을 튀기는 것이 쉽지 않습니다.
8. 방사능에 노출되지 않는 장소
9.강하고 진동이 없는 장소;
10.전자파 노이즈 간섭이 없는 장소.
패널에는 8개의 버튼과 5개의 디지털 튜브가 있습니다.8개의 버튼 중 5개만 사용할 수 있으며,
나머지 3개의 버튼은 예약되어 있습니다.5개 버튼의 일반적인 기능은 아래 표와 같습니다.
| 키 이름 | 키 기능 |
| PAR/ALM | 모드 전환, 이전 메뉴로 돌아가기 |
| ▲(추가) | LED 디지털 튜브의 깜박이는 비트 값 증가 |
| ▼(12월) | LED 디지털 튜브의 깜박이는 숫자 값 감소 |
| 정지/중지 | 깜박이는 LED 튜브를 왼쪽으로 이동합니다.데이터의 높은 가치를 확인 5비트보다 길다.오류 재설정, Fn 기능 실행 |
| RD/WT | 매개변수 값 읽기/쓰기, fn 페이지 입력 |
유지보수 및 점검 주의사항
● 전원이 켜진 상태에서 배선을 변경하지 마십시오. 감전이나 부상의 위험이 있습니다.
● 배선이나 점검은 전문 기술자가 하십시오. 그렇지 않으면
감전이나 제품고장의 원인이 됩니다.
● 최소 5분 동안 전원을 끈 후 전원을 확인하십시오.전원을 꺼도,
서보 드라이브 내부에 고전압이 남아 있을 수 있습니다.따라서 내부의 전원 단자를 만지지 마십시오.
전원을 끈 후 5분이 지나면 감전의 위험이 있습니다.
●서보 드라이브를 교체할 때 교체할 서보 드라이버 사용자 매개변수를 백업하기 전에 백업하십시오.
교체하고 백업을 새 서보 드라이브로 전송한 다음 작업을 다시 시작합니다.
그렇지 않으면 기계가 손상될 수 있습니다.
부속품:
| 액세서리 이름 | 영상 | ||
| 사타다드 예비 부품 | 전원 단자 | |
E1, E2 구조 드라이브에 적응 |
| Cn3 인코더 플러그 | 운전석 엔코더 플러그 | ||
| Cn4 제어 단자 플러그 | 입출력 신호 단자, 사용자 배선 | ||
| 인코더 연결선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
| 전력선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
| 드라이브 모니터링 라인 | 원격 모니터링 및 펌웨어 업데이트를 위한 소프트웨어 연결 및 조정 | ||
| 예비 부품 구매 | USB-RS232 어댑터 케이블 | 필요한 경우 자체 구매 | |
| 이더넷 통신 라인 | 필요한 경우 자체 구매 |
인증서
1. CE(EU 안전 표준)
2. IEC/EN61800-5-1:2007(전기, 열 및 에너지에 대한 안전 요구 사항의 섹션 5-1
국가 표준 GB12668.501-2013에 해당하는 가변 속도 전기 드라이버 시스템);
3, IEC / EN61800-3: 2004 + A1(속도 제어 전기 드라이버 시스템 파트 3 전자기 호환성
표준 및 특정 테스트 방법), 국가 표준 GB12668.3-2012에 해당합니다.
품질 검사:
네 번 생산 테스트
24시간 2회 테스트
배송 전 100% 검사
배달 시간 및 배송 방법
1. 소액 주문의 경우 항상 1주일 이내에 배송할 수 있습니다.
2. 우리의 제품은 항공, 육지 또는 바다를 통해 배송될 수 있습니다.
| 서보 드라이브의 포장 내용 | |||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) |
| Ctn.크기 | 280*208*78 | 280*208*112 | 375*290*155 |
포장:
| 서보 드라이브의 포장 내용 | |||||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.크기 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
