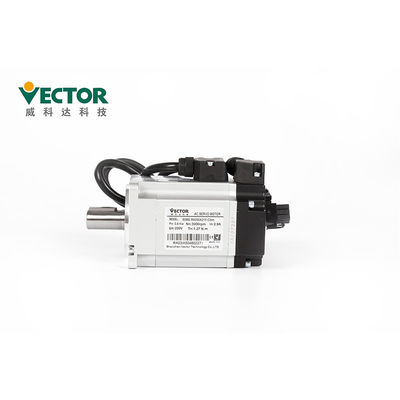

상세 정보 |
|||
| 전압: | 220V | 힘: | 0.4KW |
|---|---|---|---|
| 정격 전류: | 2.6A | 정격 속도: | 3000 분당 회전수 |
| 평가된 토크: | 1.27N.m | 단계: | 3 단계 |
| 모터 플렌지 사이즈: | 60 밀리미터 | 통신 프로토콜: | Modbus/CANopen/EtherCAT |
| 모델: | VEC-VC1-00323M-M-E/60ME-R4030A23-CF2 | 애플리케이션: | UV 평상형 프린터 |
| 하이 라이트: | 220V 서보 기구에 의한 운동 제어 System,1.27Nm 서보 기구에 의한 운동 제어 시스템 |
||
제품 설명
경제적 소전력 저전압 220V 3상 보편적 가변속구동
보편적 가변속구동
교류 전력 220V 0.2KW
17/23 비트 타마가와 앱솔루트 인코더와 3상 ;
Modbus/CANopen/EtherCAT 커뮤케이션 프로토콜 타입
제품 기술

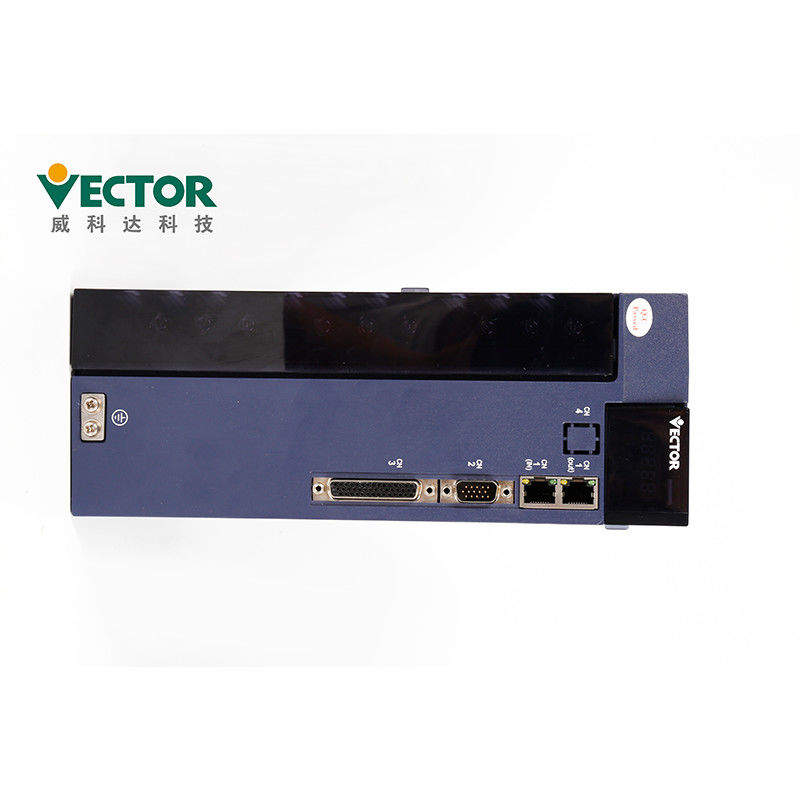

| 제품 | 판지로 만드는 캡 공급 장치를 위한 AC 구동용 서보 컨트롤러 |
| 브랜드 | 벡터 |
| 모델 부정. | VEC-VC-01233HC-M-E/180MB-00315A33F-MF2 |
| 힘 | 0.4KW |
| 전압 | 220V |
| 단계 | 3상 |
| 정격 속도 | 3000 rpm |
| 정격 전류 | 2.6A |
| 평가된 토크 | 1.27N.m |
| 통신 프로토콜 | Modbus/CANopen/EtherCAT |
| 키 이름 | 주요 성능 |
| 방식 | 방식은 전환하고 이전 메뉴로 돌아갑니다 |
| ▲(add) | LED 디지털 튜브의 깜빡임 기능 비트 값을 증가시키세요 |
| ▼(dec) | LED 디지털 튜브의 깜빡임 기능 수치를 감소시키세요 |
| (바뀌세요) | 지독한 LED 튜브를 왼쪽인 것 옮깁니다 ; 데이터의 큰 값을 확인합니다 5개 비트 보다 더 오랫동안 ; 결점 리셋 ;Fn 기능을 실행하세요 |
| 세트 | 읽기 / 써넣기 파라메터 값 |
설치 :
●는 드라이버를 마르고 탄탄한 플랫폼 위에 설치합니다. 좋은 환기를 유지합니다고
설치 동안 산재를 가열시키고 좋은 토대를 유지하세요.
●는 오작동을 피하기 위한 일정 방향에서 설치하세요.
서보 드라이버가 특정한 것에 유지된다는 것을 설치가 미안하지만, 보증한 ●
상자와 다른 기관총의 내부면으로부터 능가하시오 그러면 그렇지 않았다면 그것은 화재 또는 오작동을 일으킬 수 있습니다.
| 설치 환경 요구조건 |
대기압 | 86~106kPa |
| 마비엔트 습도 | 0~55C | |
| 대기 온도 | 0~90%RH | |
| IP 평가 | IP20 | |
| 진동 | 0~4.9m/s^2 |
작동 예방책
테스트 동작에서 ●, 미안하지만, 사고를 막기 위해 무부하로 서보 모터를 시험합니다
(드라이버 샤프트에 연결되지 않아) 그렇지 않았다면 그것은 부상을 입힐 수 있습니다.
●는 지지하는 기계에 작용하기 시작할 때, 기계와 일치하는 사용자 파라메터에서 설정하세요
미리. 만약 당신이 매개변수 설정 없이 작동을 시작하면, 그것이 기계손 또는 결함을 일으킬 수 있습니다.
사고를 피하기 위한 ●가 기계의 이동부의 끝에 리밋 스위치 또는 방해물을 설치합니다,
그렇지 않았다면 그것은 가공 변형 또는 부상을 일으킬 것입니다.
이것이 안에 결과로서 생길 수 있는 것처럼, ●는 매개변수 설정의 극단적인 변화를 하지 않습니다
불안정한 작동, 가공 변형 또는 부상.
●when 전력이 켜지거나 전원 공급기가 차단, 서보 드라이버의 방열, 외부 제동입니다
저항기, 모터스, 기타 등등은 높은 온도 상태에 있을 수 있습니다. 그것을 접촉하지 마시오 그러면 그렇지 않았다면 그것은 분사를 야기시킬 수 있습니다.
●는 연직축에 서보 모터를 사용할 때, 공작물이 해당되는 것을 예방하기 위한 안전장치에서 설정하세요
교통 위에서 기타 등등을 경보하세요. 또한, 오버 트래벌을 발생할 때 지는 서보 기구에 의한 잠금 중지를 작동하세요,
그렇지 않았다면 공작물은 오버 트래벌 조건에 빠질 수 있습니다.
●는 작동 동안 기계의 동작 범위에 들어가지 않습니다, 그렇지 않았다면 그것이 부상을 입힐 것입니다.
●는 작전 동안 서보 모터 또는 기계의 이동부를 접촉하지 않습니다, 그렇지 않았다면 그것이 부상을 입힐 것입니다.
●는 신호라인 파손의 경우에도 안전을 보장하기 위해 안전 시스템을 구축했습니다. 예를 들면,
교통 에 긍정적이 (P-OT을) 바꾸고, 교통 스위치 위에서 부정할 때 (N-OT) 신호는 끊어집니다
공장의 설정에, 그들은 안전하게 작동합니다.
●는 권력을 끌 때 서보 기구에 의한 OFF 상태에서 설정하기 위해 확신합니다.
●는 자주 전원 켬 /를 끄지 않습니다. 실제 작업이 시작된 후, 전원 켬 / off 간격이 어야 합니다
1 시간 이상이시오 그러면 그렇지 않았다면 서보 장치 안에 있는 성분은 조숙하게 노화될 것입니다.
●when 알람이 발생하고, 원인이 제거되는 후에 알람을 재설정했고 보증합니다
안전,와 작업을 재개하고, 그렇지 않았다면 그것이 부상을 입힐 수 있습니다.
●는 보통 정지를 위해 제동 전동기의 브레이크를 사용하지 않습니다, 그렇지 않았다면 그것이 지도 모릅니다
오작동을 야기시키세요.
부속물 :
| 부가적 이름 | 이미지 | ||
| 사탄다르 예비품 | 전원 터미널 | |
E1,E2 구조 드라이브에 적응하세요 |
| Cn3 부호기 플러그 | 드라이버 측면 위의 부호기 플러그 | ||
| Cn4 제어 단말기 플러그 | 입출력 신호 단자, 사용자 배선 | ||
| 부호기 연결 라인 | 고객에 따르면, 표준 케이블 길이는 3, 5, 8, 10, 13, 15 미터입니다 독립적 연결기를 제공할 필요가 있습니다 |
||
| 전원 라인 | 고객에 따르면, 표준 케이블 길이는 3, 5, 8, 10, 13, 15 미터입니다 독립적 연결기를 제공할 필요가 있습니다 |
||
| 회선 감시를 운전하세요 | 원격 감시와 펌웨어 업데이트를 위한 소프트웨어를 연결시키고 조정하세요 | ||
| 예비품을 구입하기 | RS232 어댑터 케이블에 대한 USB | 필요하고 셀프이면 구입하세요 | |
| 이서넷 통신 라인 | 필요하고 셀프이면 구입하세요 |
포장되는 것 :
| 서보 드라이브에 대한 패킹 세부 사항 | |||||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn. 사이즈 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| 모션 콘트롤러에 대한 패킹 세부 사항 | |||||
| 제품 | VA는 몸짓으로 신호합니다 | VA 확장 | VE 이동 | VE 확장(32) | VE 확장(76) |
| Ctn. 사이즈 | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
배달 시간과 선적 방식
| 양 | 1-5 장비 | 50-100 장비 | 200-500 장비 |
| 배달 시간 | 3 일 이내에 | 5-10 일 | 15-25 일 |
1. 소량주문을 위해 우리는 항상 1 주 이내에 밖에 배달 할 수있.
2. 자사 제품은 공중, 육지 또는 바다를 통해 스히피드.
다음을 체티픽에티츠
1. CE (EU 안전 기준) ;
2. 전기적, 열식에 대한 IEC/EN61800-5-1:2007 (세이프티 요구와 더의 5-1 절에 에너지
국가 표준 GB12668.501-2013에 해당한 가변성 속도 전동 드라이버 시스템) ;
3, 국제전기기술위원회 / EN61800-3 : 2004년 + A1 (속도 제어 전동 드라이버 시스템 부품 3 전자파 적합성
기준과 국가 표준 GB12668.3-2012에 해당한 그것의 특별한 검사 방법).
