상세 정보 |
|||
| 단계: | 3상 | 전압: | 220v |
|---|---|---|---|
| 모델: | VEC-VC-00623HC-M-E/80MB-00125A23F-MF2 | 용법: | 포장기 |
| 체르티픽타이스: | CE | 부호기: | 23 비트 앱솔루트 인코더 |
| 통신 프로토콜: | Modbus/CANopen/EtherCAT | 힘: | 1KW |
| 하이 라이트: | 3A 소형 서보 모터 및 드라이브,벡터 소형 서보 모터 및 드라이브,벡터 3A 서보 드라이브 시스템 |
||
제품 설명

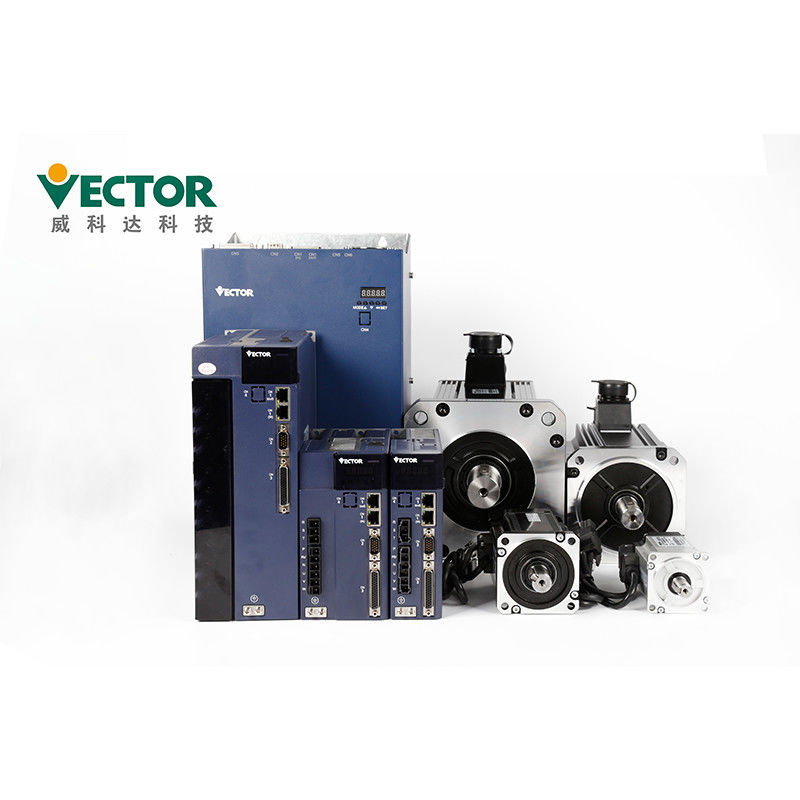

23Bit 앱솔루트 인코더가 있는 220V 1kw 소형 전원 AC 서보 드라이브
소형 전원 AC 서보 드라이브
AC 전원 1KW
삼상 220V
Modbus / CanOpen / EtherCAT
위치 / 속도 / 토크 제어 모드
23비트 Tamagawa 앱솔루트 엔코더;
제품 특징
| 상품명 | 소형 전원 AC 서보 드라이브 |
| 상표 | 벡터 |
| 모델 번호. | VEC-VC-00623HC-ME/80MB-00125A23F-MF2 |
| 파워4 | 1KW |
| 전압 | 220V |
| 단계 | 세 단계 |
| 정격 전류 | 3A |
| 통신 프로토콜 | Modbus/CANopen/EtherCAT |
| 인코더 | 17/23비트 Tamagawa 앱솔루트 엔코더 |
| 펄스 명령 입력 | 펄스 유형 | 차동 입력, 오픈 컬렉터 |
| 주파수 범위 | 차동 입력: 0-500kHz, 1us보다 큰 펄스 폭 오픈 컬렉터: 0-300kHz, 펄스 폭 2.5us 이상 |
|
| 펄스 모드 | 펄스 + 방향;AB 플러스;CW+CCW; | |
| 아날로그 입력 | 전압 범위 | -10V ~ 10V |
| 입력 임피던스 | 10kΩ | |
| 최대 주파수 | 1.5kHz | |
| DI/DO 인터페이스 유형 | NPN/PNP | |
| 의사 소통 | Modbus/CANopen/EtherCAT | |
| 위치 모드 | 명령 입력 방법 | 펄스 명령 내부 기획 직위 목표 위치, 속도, 가감속으로 계획 시각 사다리꼴 속도 곡선 3차 속도 곡선 절대/상대 명령 모드 |
| 명령어 평활화 모드 | 저역 통과 필터링 / 중앙값 필터링 | |
| 전자 기어비 | N/M;(M=1~2147483647,N=1~2147483647) | |
| 토크 제한 | 내부 토크 제한 / 아날로그 토크 제한 | |
| 피드포워드 보상 | 속도 피드포워드 / 토크 피드포워드 | |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 속도 제어 모드 | 명령 입력 유형 | 펄스 주파수 / 아날로그 / 내부 계획 속도 |
| 속도 제어 범위 | 1~최대 속도 | |
| 대역폭 | 1kHz | |
| 토크 제한 | 내부 토크 제한 / 아날로그 토크 제한 | |
| 명령어 평활화 모드 | 저역 통과 필터링 / 중앙값 필터링 | |
| 피드포워드 보상 | 토크 피드포워드 | |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 토크 제어 모드 | 명령 입력 유형 | 내부 토크 기준/아날로그 제어 토크 |
| 토크 보상 | 고정 토크 보상 / 아날로그 토크 보상 / 자동 토크 보상; |
|
| 속도 제한 | 내부 속도 제한 / 아날로그 속도 제한 | |
패널에는 5개의 버튼과 5개의 디지털 튜브가 있습니다.
5개 버튼의 일반적인 기능은 아래 표와 같습니다.
| 키 이름 | 키 기능 |
| 방법 | 모드 전환, 이전 메뉴로 돌아가기 |
| ▲(추가) | LED 디지털 튜브의 깜박이는 비트 값 증가 |
| ▼(12월) | LED 디지털 튜브의 깜박이는 숫자 값 감소 |
| ◄◄(옮기다) | 깜박이는 LED 튜브를 왼쪽으로 이동합니다.데이터의 높은 가치를 확인 5비트보다 길다.오류 재설정, Fn 기능 실행 |
| 세트 | 읽기/쓰기 매개변수 값 |

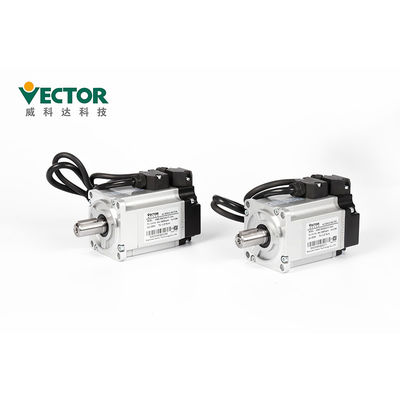

서보 모터:
설치:
● 드라이버를 건조하고 견고한 플랫폼에 설치하십시오.통풍을 잘 유지하고
설치하는 동안 열을 발산하고 좋은 접지를 유지하십시오.
● 오작동을 방지하기 위해 지정된 방향으로 설치하십시오.
● 설치 시 반드시 서보 드라이버가 지정된
캐비닛 및 기타 기계의 내부 표면과 거리를 유지하십시오. 그렇지 않으면 화재 또는 오작동이 발생할 수 있습니다.
| 설치 환경 요구 사항 |
기압 | 86~106kPa |
| 주변 습도 | 0~55℃ | |
| 주변 온도 | 0~90%RH | |
| IP 등급 | IP20 | |
| 진동 | 0~4.9m/s^2 |
포장 및 배송
| 서보 드라이브의 포장 내용 | |||||
| 제품 | E1(3-6A) | E2(7-12A) | E3(16-27A) | C015(32-38A) | C022(45-60A) |
| Ctn.크기 | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| 모션 컨트롤러의 포장 세부 사항 | |||||
| 제품 | VA 모션 | 버지니아 확장 | VE 모션 | VE 확장(32) | VE 확장(76) |
| Ctn.크기 | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
배달 시간
| 수량 | 1-5 키트 | 50-100 키트 | 200-500 키트 |
| 배달 시간 | 3일 이내 | 5-10일 | 15-25일 |
1. 소액 주문의 경우 항상 1주일 이내에 배송할 수 있습니다.
2. 우리의 제품은 항공, 육지 또는 바다를 통해 배송될 수 있습니다.
부속품
| 액세서리 이름 | 영상 | ||
| 사타다드 예비 부품 | 전원 단자 | |
E1, E2 구조 드라이브에 적응 |
| Cn3 인코더 플러그 | 운전석 엔코더 플러그 | ||
| Cn4 제어 단자 플러그 | 입출력 신호 단자, 사용자 배선 | ||
| 인코더 연결선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
| 전력선 | 표준 케이블 길이는 고객에 따라 3, 5, 8, 10, 13, 15미터입니다. 독립적인 연결관을 제공하십시오 |
||
| 드라이브 모니터링 라인 | 원격 모니터링 및 펌웨어 업데이트를 위한 소프트웨어 연결 및 조정 | ||
| 예비 부품 구매 | USB-RS232 어댑터 케이블 | 필요한 경우 자체 구매 | |
| 이더넷 통신 라인 | 필요한 경우 자체 구매 |
CE 인증서
1. CE(EU 안전 표준)
2. IEC/EN61800-5-1:2007(전기, 열 및 에너지에 대한 안전 요구 사항의 섹션 5-1
국가 표준 GB12668.501-2013에 해당하는 가변 속도 전기 드라이버 시스템);
3, IEC / EN61800-3: 2004 + A1(속도 제어 전기 드라이버 시스템 파트 3 전자기 호환성
표준 및 특정 테스트 방법), 국가 표준 GB12668.3-2012에 해당합니다.
