앱솔루트 인코더와 3가지 단계 6Nm 교류 서보 시스템

제품 설명

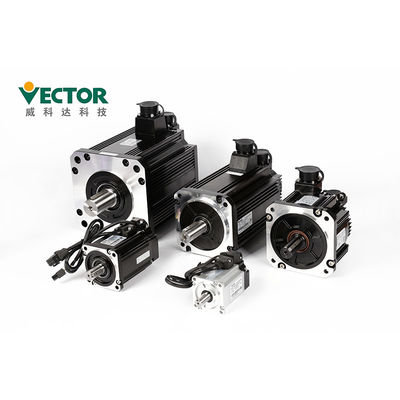

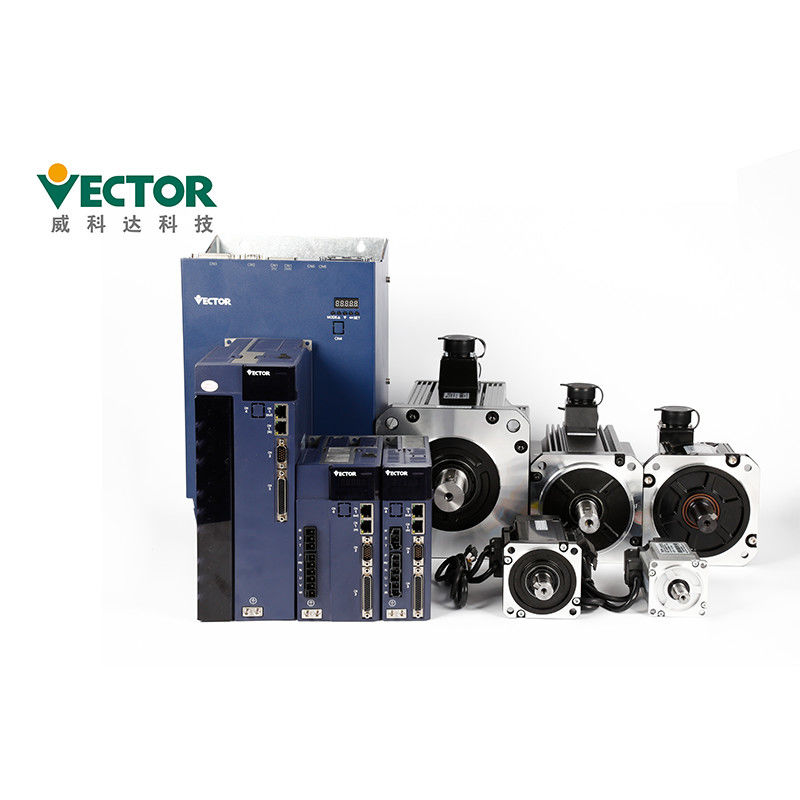

3 단계 서보 드라이브와 앱솔루트 인코더 서보 시스템 장비와 AC 서보 모터

서보 시스템 장비

파워 레인지는 200W-110KW를 커버합니다

단일 / 3상 220V/380V

모드 버스 / 캔오픈 / 이더캣

2500은 점진적 + 홀 부호기를 정렬시킵니다 ;

제품 기술

서보 드라이브에 관한 서보 드라이브 기술 더타아일스, 어떻게 서보 드라이브 모델을 선택하고 설치를 합니까?

●는 드라이버를 마르고 탄탄한 플랫폼 위에 설치합니다. 좋은 환기를 유지합니다고

설치 동안 산재를 가열시키고 좋은 토대를 유지하세요.

●는 오작동을 피하기 위한 일정 방향에서 설치하세요.

서보 드라이버가 특정한 것에 유지된다는 것을 설치가 미안하지만, 보증한 ●

상자와 다른 기관총의 내부면으로부터 능가하시오 그러면 그렇지 않았다면 그것은 화재 또는 오작동을 일으킬 수 있습니다.

●는 설치할 때, 흡수와 배기 포트를 차단하지 마세요고, 더 안에서 이질 물질을 허락하지 않습니다

들어가기 위해 생성하시오 그러면 그렇지 않았다면 그것은 내부 구성 요소의 노화로 인해 오작동 또는 불을 야기시킬 수 있습니다.

●는 계속 무거운 물체를 위치시키지 않거나, 이것으로서의 이 제품 하에 부상의 결과가 될 수 있습니다.

●는 다음과 같은 환경에서 설치하세요 :

직사광선 없는 1.places ;

2.대기 온도가 0 'Ｃ 내지 55 'Ｃ의 범위인 지역 ;

3.0% 내지 95%의 더 레인지와 비결노 상태에서 상대 습도 ;

4.지역은 작은 물방울, 수증기, 먼지와 기름기가 많은 먼지를 없앱니다 ;

5.어떤 높은 열 장치가 있는 위치 ;

6.비부식성, 가연성 가스와 유동적 사이트 ;

7.물, 기름과 의약품을 튀기는 것은 쉬운게 아닙니다 ;

방사성 복사에 노출되지 않는 8.places ;

9.강하고 진동 없는 곳 ;

10.어떤 전자기 잡음 간섭이 있는 위치.

배선용 예방책

● 그것은 주 전원 공급을 위해 단일-위상 220V를 사용하지 않도록 권합니다,

그것이 단계의 결핍에 기인한 전해 커패시터에 대한 손상을 야기시킬 수 있습니다.

●는 전원 연결 동안 배선을 바꾸지 않습니다, 그렇지 않았다면 그것이 전기를 야기시킬 수 있습니다

충격 또는 부상.

●는 전문 기술인들, 그렇지 않았다면 그것에 의해 배선 또는 점검을 수행하세요

전기 쇼크 또는 제품 결함을 야기시킬 수 있습니다.

●는 주의깊게 배선과 전원 공급기를 확인하세요. 출력 회로

배선 오류 또는 다른 전압의 애플리케이션으로 인해 단락될 수 있습니다. 브레이크는 작동하지 않습니다

위에서 말한 결점이 발생하며, 그것이 가공 변형 또는 개인 상해의 결과가 될 수 있을 때.

●는 Ｕ와 Ｖ와 더의 Ｗ 단말기에 입력 전원 케이블을 연결하지 않습니다

드라이브. 그렇지 않았다면, 서보 드라이버는 손상될 것입니다.

●는 전보를 칠 때, 똑같은 것을 통하여 전원 케이블과 신호 케이블을 통과하지 마세요

내보내고, 함께 그들을 번들링하지 마세요. 그 둘 사이의 거리는 간섭을 피하기 위한 30 센티미터 이상이어야 합니다.

● 드라이버 어스 단자는 누출을 회피하고 감소하기 위해 기초를 두어야 합니다

시스템의 간섭과 접지 배선의 지름은 전원 공급선으로서 똑같은 것 이어야 합니다.

●는 서보 장치에 ＡＣ 전원과 DC 전력 공급 장치를 연결할 때, 규정된 터미널에 연결되세요.

그렇게 하기 위한 실패는 오작동 또는 화재의 결과가 될 수 있습니다.

● 배선 길이를 위해, 명령 입력 행은 3m과 부호기에 달려있습니다

라인은 최고 20m까지 입니다.

●는 신호 케이블과 엔코더 케이블을 위해 나선-쌍 쉴드된 케이블을 사용합니다 . 그리고

단일 단부와 차폐에 기초를 두세요.

●The Ｕ, Ｖ, 드라이버의 Ｗ 단말기와 Ｕ와 Ｖ와 더의 Ｗ 단말기

모터는 이름에 따라 하나씩 연결되어야 합니다. 정상적으로 만약 그것이 틀린 채 연결시키면, 모터가 작동할 수 없습니다.

● 공통 직류버스 제품은 압력 감지 저항기와 배선을 요구합니다

안전합니다.

●는 전원이 적어도 5의 분을 위해 떨어져서 있는 후에 전원을 확인하세요. 지라도

전기는 꺼집니다, 고전압이 서보 드라이브 안에서 남을 수 있습니다. 그러므로, 전원 터미널을 접촉하지 마세요

5 이내에 그렇지 않았다면 몇 분 후에 전력은 꺼지고 그것은 전기 쇼크를 야기시킬 수 있습니다.

●는 자주 전원 켬 /를 끄지 않습니다. 그렇게 하는 것은 필요할 때

끊임없이 턴온 / 꺼짐 상태 전원이 미안하지만, 1 분에 한때 그것 이하 제어합니다. 전윈부 이후로

서보기구의 드라이버는 축전기를 가지고 있습니다, 큰 충전 전류 (0/2의 충전 시간)가 ON / 꺼짐 상태 동안 흘러나옵니다

전원 공급기. 그러므로, 전원이 자주 거꾸로 된 ON / 꺼짐 상태, 주요 회로 부품의 성능이면

서보 드라이버 안에서 떨어뜨려질 것입니다.

단자 블록 스크루가 느슨하거나 더 케이블이 있을 때 ●는 전력을 적용하지 않습니다

느슨하게. 그렇지 않았다면, 그것은 화재를 일으킬 수 있습니다.

●는 그렇지 않았다면 다음 위치에서 적절한 차폐성 조치를 취합니다

기계는 손상될 수 있습니다 :

1. 정전기로 인해 간섭을 야기시키는 위치 ;

2. 강전계 또는 강자계를 생산하는 곳 ;

3. 거기가 확산 확산이 있을 수 있는 위치 ;

4. 가까이에 전원 코드와 곳.

액세서리스 :

	부가적 이름	이미지
사탄다르 예비품	전원 터미널		E1,E2 구조 드라이브에 적응하세요
	Cn3 부호기 플러그		드라이버 측면 위의 부호기 플러그
	Cn4 제어 단말기 플러그		입출력 신호 단자, 사용자 배선
	부호기 연결 라인		고객에 따르면, 표준 케이블 길이는 3, 5, 8, 10, 13, 15 미터입니다 독립적 연결기를 제공할 필요가 있습니다
	전원 라인		고객에 따르면, 표준 케이블 길이는 3, 5, 8, 10, 13, 15 미터입니다 독립적 연결기를 제공할 필요가 있습니다
	회선 감시를 운전하세요		원격 감시와 펌웨어 업데이트를 위한 소프트웨어를 연결시키고 조정하세요
예비품을 구입하기	RS232 어댑터 케이블에 대한 USB		필요하고 셀프이면 구입하세요
	이서넷 통신 라인		필요하고 셀프이면 구입하세요

증명서

1. CE (EU 안전 기준) ;
2. 전기적, 열식에 대한 IEC/EN61800-5-1:2007 (세이프티 요구와 변수의 5-1 절에 에너지

국가 표준 GB12668.501-2013에 해당한 속도 전동 드라이버 시스템) ;

3, 국제전기기술위원회 / EN61800-3 : 2004년 + A1 (속도 제어 전동 드라이버 시스템 부품 3 전자파 적합성 기준

그리고 국가 표준 GB12668.3-2012에 해당한 그것의 특별한 검사 방법).

다른 질문 :

Q1. 적당한 모델을 선택하는 방법?
한 : 전압, 정격 전력, 전류에 대한 당신의 요구를 확인하세요,

기초가 된 적당한 모델을 회전시키고 선택합니다 우리의 모델 목록 ;

Q2. 프로그래밍 시스템을 설정하는 방법?
한 : 국제 통신이 프로토콜화하는 우리의 서보 기구에 의한 드라이브 지지체 : Modbus/CANopen/EtherCAT,

단지 당신의 경험을 따르세요 ;

Q3. 우리의 서보 시스템에 관한 파워 레인지가 무엇입니까?
한 : 우리의 파워 레인지는 0.2-110KW를 커버하고 당신의 요구에 도달합니다 ;

Q4. 것 부호기 피드백 인터페이스가 사용하는 우리이고?
한 : 우리는 다음과 같이, 다중 인코더 피드백 인터페이스를 가지고 있습니다 : 점진적 / 와이어 -세이빙 부호기,

17-bit/23-bit/24-bit 앱솔루트 인코더, 분해기 부호기, 기타 등등.

정비점검 예방책

전력이 계속 있는 동안 ●는 배선을 바꾸지 않습니다, 그렇지 않았다면 그것이 전기 쇼크 또는 부상을 야기시킬 수 있습니다.

●는 전문 기술인들, 그렇지 않았다면 그것에 의해 배선 또는 점검을 수행하세요

전기 쇼크 또는 제품 결함을 야기시킬 수 있습니다.

●는 전원이 적어도 5의 분을 위해 떨어져서 있는 후에 전원을 확인하세요. 전원이 높이 꺼질지라도

전압은 서보 드라이브 안에서 남을 수 있습니다. 그러므로, 5 분 이내에 전원 터미널을 접촉하지 않습니다 뒤에

전력은 꺼집니다, 그렇지 않았다면 그것이 전기 쇼크를 야기시킬 수 있습니다.

미안하지만, 서보 드라이브를 대체하는 ●when은 대체 전에 대체될 서보 드라이버 사용자 파라메터를 백업합니다,

그리고 백업을 새로운 서보 드라이브로 이송하고, 그리고 나서 작업을 재개하시오 그러면 그렇지 않았다면 기계는 손상될 수 있습니다.
